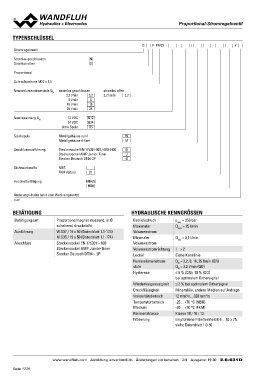

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

TYPENSCHLÜSSEL Q P PM22 - - / - #

Stromregelventil

Stromlos geschlossen N
Stromlos offen O

Proportional

Schraubpatrone M22 x 1,5

Nennvolumenstromstufe QN stromlos geschlossen stromlos offen

3,2 l/min 3,2 3,2 l/min 3,2

8 l/min 8

16 l/min 16

25 l/min 25

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04-2P G

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung HB4,5
HB0

Änderungs-Index (wird vom Werk eingesetzt)

2.6-631

BETÄTIGUNG HYDRAULISCHE KENNGRÖSSEN

Betätigungsart Proportionalmagnet stossend, in Öl Betriebsdruck pmax = 350 bar
schaltend, druckdicht Maximaler Qmax = 25 l/min
Ausführung Volumenstrom
W.S37 / 19 x 50 (Datenblatt 1.1-173) Minimaler Qmin = 0,1 l/min
Anschluss M.S35 / 19 x 50 (Datenblatt 1.1-174) Volumenstrom
Volumenstromrichtung 1→2
Steckersockel EN 175301 – 803 Lecköl Siehe Kennlinie
Steckersockel AMP Junior-Timer Nennvolumenstrom- QN = 3,2; 8; 16; 25 l/min (QN)
Stecker Deutsch DT04 – 2P stufe QN = 3,2 l/min (QO)
Hysterese ≤ 6 % (QN); 10 % (QO)
bei optimalem Dithersignal
Wiederholgenauigkeit ≤ 2 % bei optimalem Dithersignal
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 19 30 2.6-631D
