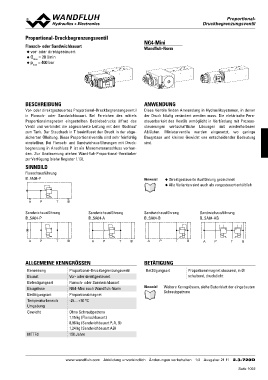

Page 1093 - Softbound_Edition_19_de

Proportional-Druckbegrenzungsventil Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

Flansch- oder Sandwichbauart NG4-Mini
◆ vor- oder direktgesteuert
Wandfluh-Norm

◆ pQmmaaxx = 20 l/min
◆ = 400 bar

BESCHREIBUNG ANWENDUNG

Vor- oder direktgesteuertes Proportional-Druckbegrenzungsventil Diese Ventile finden Anwendung in Hydrauliksystemen, in denen
in Flansch- oder Sandwichbauart. Bei Erreichen des mittels der Druck häufig verändert werden muss. Die elektrische Fern-
Proportionalmagneten eingestellten Betriebsdrucks öffnet das steuerbarkeit des Ventils ermöglicht in Verbindung mit Prozess-
Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf steuerungen wirtschaftliche Lösungen mit wiederholbaren
zum Tank. Der Staudruck in T beeinflusst den Druck in der abge- Abläufen. Miniaturventile werden eingesetzt, wo geringe
sicherten Ölleitung. Diese Proportionalventile sind sehr feinfühlig Baugrösse und kleines Gewicht von entscheidender Bedeutung
einstellbar. Bei Flansch- und Sandwichausführungen mit Druck- sind.
begrenzung in Anschluss P ist ein Manometeranschluss vorhan-
den. Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker Hinweis! ◆ Direktgesteuerte Ausführung gezeichnet
zur Verfügung (siehe Register 1.13). ◆ Alle Varianten sind auch als vorgesteuert erhältlich

SINNBILD

Flanschausführung
B..FA04-P

AP T B

Sandwichausführung Sandwichausführung Sandwichausführung Sandwichausführung
B..SA04-P B..SA04-A B..SA04-B B..SA04-AB

AP TB AP TB AP TB AP TB

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung Proportional-Druckbegrenzungsventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart Vor- oder direktgesteuert schaltend, druckdicht
Befestigungsart Flansch- oder Sandwichbauart
Baugrösse NG4-Mini nach Wandfluh-Norm Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Betätigungsart Proportionalmagnet Schraubpatrone
Temperaturbereich -25…+70 °C
Umgebung
Gewicht Ohne Schraubpatrone
1,15 kg (Flanschbauart)
MTTFd 0,96 kg (Sandwichbauart P, A, B)
1,24 kg (Sandwichbauart AB)
150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 11 2.3-720D
