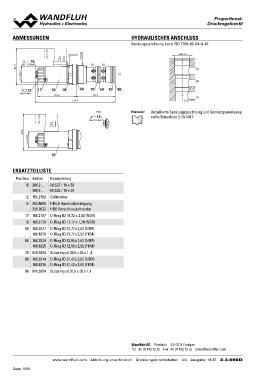

Page 1088 - Softbound_Edition_19_de

ABMESSUNGEN Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

s41M42x2 HYDRAULISCHER ANSCHLUSS
(3) (2)
81.7 15 (1) Senkungszeichnung nach ISO 7789–42–04–0–07
W = 37.1
MD= 5.5Nm M42 x 2

12 17 10 18 50 70 60 90 80 (3)

MD= 5Nm 85.8 179.9 87.9 (2)

HB0 (1)
(1)
15
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
MD= 9.5Nm siehe Datenblatt 2.13-1047

80.8
M = 35

10

ERSATZTEILLISTE

Position Artikel Bezeichnung
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
15
154.2700 Griffmutter
17
253.8000 HB4,5 Handnotbetätigung
239.2033 HB0 Verschlussschraube

160.2187 O-Ring ID 18,72 x 2,62 (NBR)

18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)

50 160.2377 O-Ring ID 37,77 x 2,62 (NBR)
160.8378 O-Ring ID 37,77 x 2,62 (FKM)

60 160.2329 O-Ring ID 32,99 x 2,62 (NBR)
160.6325 O-Ring ID 32,99 x 2,62 (FKM)

70 049.3384 Stützring rd 33,5 x 38 x 1 ,4

80 160.2314 O-Ring ID 31,42 x 2,62 (NBR)
160.6315 O-Ring ID 31,42 x 2,62 (FKM)

90 049.3364 Stützring rd 31,5 x 36 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 18 47 2.3-690D
