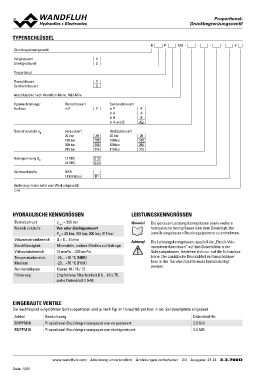

TYPENSCHLÜSSEL B P A03 - - - - #

Druckbegrenzungsventil

Vorgesteuert V
Direktgesteuert D

Proportional

Flanschbauart F
Sandwichbauart S

Anschlussbild nach Wandfluh-Norm, NG3-Mini

Typenaufstellung / Flanschbauart P Sandwichbauart P
Funktion in P in P A
in A B
in B AB
in A und B

Nenndruckstufe pN vorgestuert direktgesteuert
20 bar
100 bar 20 20 bar 20
200 bar
315 bar 100 100 bar 100

200 200 bar 200

315 315 bar 315

Nennspannung UN 12 VDC G12
24 VDC G24

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

2.3-700

HYDRAULISCHE KENNGRÖSSEN LEISTUNGSKENNGRÖSSEN

Betriebsdruck pmax = 350 bar Hinweis! Die genauen Leistungskenngrössen sowie weitere
Nenndruckstufe Vor- oder direktgesteuert hydraulische Kenngrössen sind dem Datenblatt der
PN = 20 bar, 100 bar, 200 bar, 315 bar jeweils eingebauten Druckregelpatrone zu entnehmen.
Volumenstrombereich Q = 0…8 l/min
Druckflüssigkeit Achtung! Die Leistungskenngrössen, speziell die „Druck-Volu-
Viskositätsbereich Mineralöle, andere Medien auf Anfrage menstrom-Kennlinien“ auf den Datenblättern der
Temperaturbereich Schraubpatronen, beziehen sich nur auf die Schraubpa-
Medium 12 mm2/s…320 mm2/s trone. Der zusätzliche Druckabfall im Flanschkörper
Reinheitsklasse bzw. in der Sandwichplatte muss berücksichtigt
Filtrierung -25…+70 °C (NBR) werden.
-20…+70 °C (FKM)

Klasse 18 / 16 / 13

Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

EINGEBAUTE VENTILE

Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ im Flanschkörper bzw. in der Sandwichplatte eingebaut.

Artikel Bezeichnung Datenblatt-Nr.

BVPPM18 Proportional-Druckbegrenzungspatrone vorgesteuert 2.3-510

BDPPM18 Proportional-Druckbegrenzungspatrone direktgesteuert 2.3-520

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 24 2.3-700D
