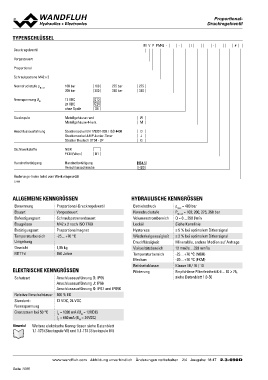

TYPENSCHLÜSSEL Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

Druckregelventil M V P PM42 - - / - #

Vorgesteuert 275
350
Proportional
W
Schraubpatrone M42 x 2 M
D
Nenndruckstufe pN red 100 bar 100 275 bar J
200 bar 200 350 bar G

Nennspannung UN 12 VDC G12 HB4,5
24 VDC G24 HB0
ohne Spule X5

Steckspule Metallgehäuse rund
Metallgehäuse 4-kant

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung Handnotbetätigung
Verschlussschraube

Änderungs-Index (wird vom Werk eingesetzt)

2.3-690

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Druckregelventil Betriebsdruck pmax = 400 bar
Bauart Vorgesteuert Nenndruckstufe PN red = 100; 200; 275; 350 bar
Befestigungsart Schraubpatronenbauart Volumenstrombereich Q = 0…250 l/min
Baugrösse M42 x 2 nach ISO 7789 Lecköl
Betätigungsart Proportionalmagnet Hysterese Siehe Kennlinie
Temperaturbereich -25…+70 °C Wiederholgenauigkeit
Umgebung Druckflüssigkeit ≤ 5 % bei optimalem Dithersignal
Gewicht 1,05 kg Viskositätsbereich
MTTFd 150 Jahre Temperaturbereich ≤ 2 % bei optimalem Dithersignal
Medium
ELEKTRISCHE KENNGRÖSSEN Reinheitsklasse Mineralöle, andere Medien auf Anfrage
Filtrierung
12 mm2/s…320 mm2/s
Schutzart Anschlussausführung D: IP65
Anschlussausführung J: IP66 -25…+70 °C (NBR)
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K -20…+70 °C (FKM)
Standard- 100 % ED
Nennspannung 12 VDC, 24 VDC Klasse 18 / 16 / 13
Grenzstrom bei 50 °C
IG = 1320 mA (UN = 12VDC) Empfohlene Filterfeinheit ß 6…10 ≥ 75,
IG = 660 mA (UN = 24VDC) siehe Datenblatt 1.0-50

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 18 47 2.3-690D
