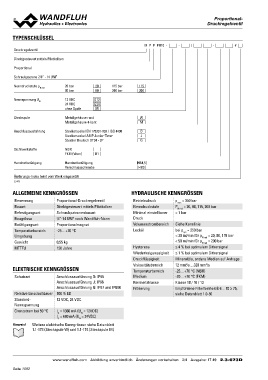

P. 1082
Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
TYPENSCHLÜSSEL
M P P PU10 - - / - #
Druckregelventil
Direktgesteuert mittels Pilotkolben
Proportional
Schraubpatrone 7/8“ - 14 UNF
Nenndruckstufe pN red 20 bar 20 115 bar 115
80 bar 80 200 bar 200
Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5
Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
D
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 J
Steckersockel AMP Junior-Timer G
Stecker Deutsch DT04 - 2P
HB4,5
Dichtwerkstoffe NBR HB0
FKM (Viton)
D1
Handnotbetätigung Handnotbetätigung
Verschlussschraube
Änderungs-Index (wird vom Werk eingesetzt)
2.3-673
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Proportional-Druckregelventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert mittels Pilotkolben Nenndruckstufe PN red = 20, 80, 115, 200 bar
Befestigungsart Schraubpatronenbauart Minimal einstellbarer < 1 bar
Baugrösse 7⁄8“-14 UNF nach Wandfluh-Norm Druck
Betätigungsart Proportionalmagnet Volumenstrombereich Siehe Kennlinie
Temperaturbereich -25…+70 °C Lecköl bei psys = 350 bar
Umgebung < 30 ml/min für pN red = 20, 80, 115 bar
Gewicht 0,55 kg Hysterese < 50 ml/min für pN red = 200 bar
MTTFd 150 Jahre Wiederholgenauigkeit ≤ 4 % bei optimalem Dithersignal
Druckflüssigkeit ≤ 1 % bei optimalem Dithersignal
ELEKTRISCHE KENNGRÖSSEN Viskositätsbereich Mineralöle, andere Medien auf Anfrage
Temperaturbereich 12 mm2/s…320 mm2/s
Schutzart Anschlussausführung D: IP65 Medium -25…+70 °C (NBR)
Anschlussausführung J: IP66 Reinheitsklasse -20…+70 °C (FKM)
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Filtrierung Klasse 18 / 16 / 13
Standard- 100 % ED Empfohlene Filterfeinheit ß 6…10 ≥ 75,
Nennspannung 12 VDC, 24 VDC siehe Datenblatt 1.0-50
Grenzstrom bei 50 °C
IG = 1360 mA (UN = 12VDC)
IG = 680 mA (UN = 24VDC)
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 17 49 2.3-673D
