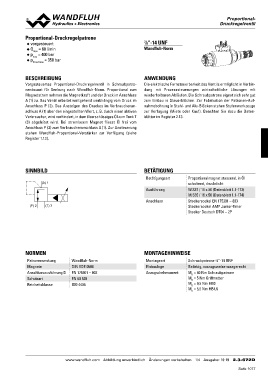

Proportional-Druckregelpatrone 7⁄8“-14 UNF
◆ vorgesteuert
ppQmNmaraexxd==ma46x00=0l3/bm5a0irnbar Wandfluh-Norm
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckregelventil in Schraubpatro- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
nenbauart für Senkung nach Wandfluh-Norm. Proportional zum dung mit Prozesssteuerungen wirtschaftliche Lösungen mit
Magnetstrom nehmen die Magnetkraft und der Druck im Anschluss wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
A (1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im zum Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Auf-
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran- nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Daten-
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T blätter im Register 2.13.
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom
Anschluss P (2) zum Verbraucheranschluss A (1). Zur Ansteuerung
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe
Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 16 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 16 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

NORMEN MONTAGEHINWEISE

Patronensenkung Wandfluh-Norm Montageart Schraubpatrone 7⁄8“-14 UNF
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 60 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 19 19 2.3-672D
