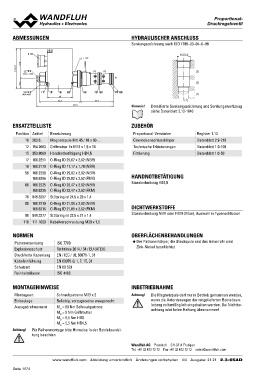

ABMESSUNGEN                                                                                                             Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

                110                                                                     HYDRAULISCHER ANSCHLUSS

                                                                                        Senkungszeichnung nach ISO 7789–33–04–0–98

                                                                                                                                             M33x2

                                                                 s32

93.3                                                             M33x2
      70.8
                 15
                                                                        (3) (2)                                    (3)
            MD= 5.5Nm

22.5                                                                             (1)                               (2)

                 12    17 18        10 18                        50     70 60    90 80                                                             (1)

            MD= 9Nm                  60                                 77.9                                                          (1)
                                    96.4
                                                                                        Hinweis!  Detaillierte Senkungszeichnung und Senkungswerkzeug
                                                          181.2                                   siehe Datenblatt 2.13-1040

ERSATZTEILLISTE                                                                         ZUBEHÖR

Position Artikel            Bezeichnung                                                  Proportional-Verstärker   Register 1.13
       10 263.6...          Magnetspule MK.45 / 18 x 60-...                              Gewindeanschlusskörper    Datenblatt 2.9-210
                                                                                         Technische Erläuterungen  Datenblatt 1.0-100
            12 154.2603     Griffmutter Ex M18 x 1,5 x 18                                Filtrierung               Datenblatt 1.0-50
            15 253.8000     Handnotbetätigung HB4,5
            17 160.2251     O-Ring ID 25,07 x 2,62 (NBR)                                HANDNOTBETÄTIGUNG
            18 160.2170     O-Ring ID 17,17 x 1,78 (NBR)
            50 160.2298     O-Ring ID 29,82 x 2,62 (NBR)                                Standardmässig HB4,5
                            O-Ring ID 29,82 x 2,62 (FMK)
                 160.6296

            60 160.2235 O-Ring ID 23,47 x 2,62 (NBR)
                 160.6235 O-Ring ID 23,47 x 2,62 (FKM)

             70 049.3297    Stützring rd 24,5 x 29 x 1,4                                DICHTWERKSTOFFE

             80 160.2219    O-Ring ID 21,89 x 2,62 (NBR)                                Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
                  160.6216  O-Ring ID 21,89 x 2,62 (FKM)

             90 049.3277    Stützring rd 22,5 x 27 x 1,4

            110 111.1080    Kabelverschraubung M20 x 1,5

NORMEN                              ISO 7789                                            OBERFLÄCHENBEHANDLUNGEN
                                    Richtlinie 2014 / 34 / EU (ATEX)
 Patronensenkung                    EN / IEC / UL 60079-1, 31                           ◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind
 Explosionsschutz                   EN 60079-0, 1, 7, 15, 31
 Druckfeste Kapselung               EN 60 529                                              Zink-Nickel beschichtet
 Kabeleinführung                    ISO 4406
 Schutzart
 Reinheitsklasse

MONTAGEHINWEISE                                                                         INBETRIEBNAHME

Montageart                          Schraubpatrone M33 x 2                              Achtung!  Die Magnetspule darf nur in Betrieb genommen werden,
                                                                                                  wenn die Anforderungen der mitgelieferten Betriebsan-
Einbaulage                          Beliebig, vorzugsweise waagerecht                             leitung vollumfänglich eingehalten werden. Bei Nichtbe-
                                                                                                  achtung wird keine Haftung übernommen!
Anzugsdrehmoment                    MD = 80 Nm Schraubpatrone
                                    MD = 9 Nm Griffmutter
                                    MD = 9,5 Nm HB0
                                    MD = 5,5 Nm HB4,5

Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
                     tung beachten

                                                                                        Wandfluh AG Postfach CH-3714 Frutigen
                                                                                        Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                            www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 21 2.3-654D
