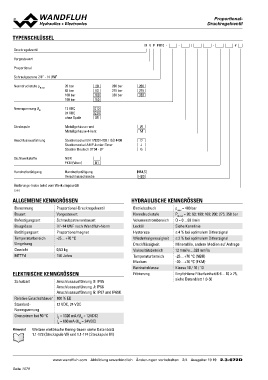

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

TYPENSCHLÜSSEL

M V P PU10 - - / - #

Druckregelventil

Vorgesteuert

Proportional

Schraubpatrone 7/8“ - 14 UNF

Nenndruckstufe pN red 20 bar 20 200 bar 200
63 bar 63 275 bar 275
100 bar 100 350 bar 350
160 bar 160

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung Handnotbetätigung HB4,5
Verschlussschraube HB0

Änderungs-Index (wird vom Werk eingesetzt)

2.3-672

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Druckregelventil Betriebsdruck pmax = 400 bar
Bauart Vorgesteuert Nenndruckstufe PN red = 20; 63; 100; 160; 200; 275; 350 bar
Befestigungsart Schraubpatronenbauart Volumenstrombereich Q = 0…60 l/min
Baugrösse 7⁄8“-14 UNF nach Wandfluh-Norm Lecköl
Betätigungsart Proportionalmagnet Hysterese Siehe Kennlinie
Temperaturbereich -25…+70 °C Wiederholgenauigkeit
Umgebung Druckflüssigkeit ≤ 4 % bei optimalem Dithersignal
Gewicht 0,53 kg Viskositätsbereich
MTTFd 150 Jahre Temperaturbereich ≤ 2 % bei optimalem Dithersignal
Medium
ELEKTRISCHE KENNGRÖSSEN Reinheitsklasse Mineralöle, andere Medien auf Anfrage
Filtrierung
12 mm2/s…320 mm2/s
Schutzart Anschlussausführung D: IP65
Anschlussausführung J: IP66 -25…+70 °C (NBR)
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K -20…+70 °C (FKM)
Standard- 100 % ED
Nennspannung 12 VDC, 24 VDC Klasse 18 / 16 / 13
Grenzstrom bei 50 °C
IG = 1320 mA (UN = 12VDC) Empfohlene Filterfeinheit ß 6…10 ≥ 75,
IG = 660 mA (UN = 24VDC) siehe Datenblatt 1.0-50

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 19 19 2.3-672D
