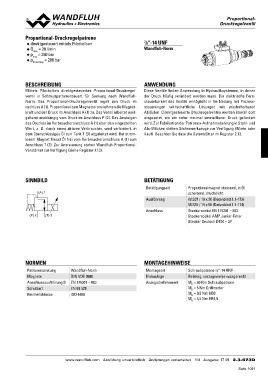

Proportional-Druckregelpatrone 7⁄8“-14 UNF
◆ direktgesteuert mittels Pilotkolben
ppQNmmaraexxd==ma32x50=0l2/bm0a0irnbar Wandfluh-Norm
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Mittels Pilotkolben direktgesteuertes Proportional-Druckregel- Diese Ventile finden Anwendung in Hydrauliksystemen, in denen
ventil in Schraubpatronenbauart für Senkung nach Wandfluh- der Druck häufig verändert werden muss. Die elektrische Fern-
Norm. Das Proportional-Druckregelventil regelt den Druck im steuerbarkeit des Ventils ermöglicht in Verbindung mit Prozess-
nschluss A (1). Proportional zum Magnetstrom nehmen die Magnet- steuerungen wirtschaftliche Lösungen mit wiederholbaren
kraft und der Druck im Anschluss A (1) zu. Das Ventil arbeitet weit- Abläufen. Direktgesteuerte Druckregelventile werden überall dort
gehend unabhängig vom Druck im Anschluss P (2). Das Ansteigen eingesetzt, wo ein tiefer minimal einstellbarer Druck gefordert
des Druckes im Verbraucheranschluss A (1) über den eingestellten wird. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
Wert, z. B. durch einen aktiven Verbraucher, wird verhindert, in Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
dem überschüssiges Öl zum Tank T (3) abgeleitet wird. Bei strom- Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
losem Magnet fliesst Öl frei vom Verbraucheranschluss A (1) zum
Anschluss T (3). Zur Ansteuerung stehen Wandfluh-Proportional-
Verstärker zur Verfügung (siehe Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

NORMEN MONTAGEHINWEISE

Patronensenkung Wandfluh-Norm Montageart Schraubpatrone 7⁄8“-14 UNF
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 60 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 17 49 2.3-673D
