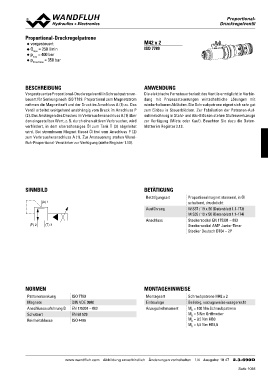

Page 1085 - Softbound_Edition_19_de

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

Proportional-Druckregelpatrone M42 x 2
◆ vorgesteuert
pQpNmmaraexxd==ma42x05=003bl5/am0ribnar ISO 7789
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuer tes Propor tional-Druckregelventil in Schraubpatronen- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
bauart für Senkung nach ISO 7789. Proportional zum Magnetstrom dung mit Prozesssteuerungen wirtschaftliche Lösungen mit
nehmen die Magnetkraft und der Druck im Anschluss A (1) zu. Das wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
Ventil arbeitet weitgehend unabhängig vom Druck im Anschluss P zum Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Auf-
(2). Das Ansteigen des Druckes im Verbraucheranschluss A (1) über nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
den eingestellten Wert, z. B. durch einen aktiven Verbraucher, wird zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Daten-
verhindert, in dem überschüssiges Öl zum Tank T (3) abgeleitet blätter im Register 2.13.
wird. Bei stromlosem Magnet fliesst Öl frei vom Anschluss P (2)
zum Verbraucheranschluss A (1). Zur Ansteuerung stehen Wand-
fluh-Proportional-Verstärker zur Verfügung (siehe Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M42 x 2
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 100 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 18 47 2.3-690D
