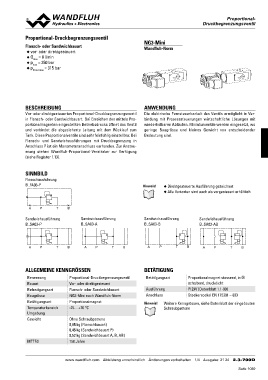

Proportional-Druckbegrenzungsventil Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
Flansch- oder Sandwichbauart NG3-Mini
◆ vor- oder direktgesteuert
Wandfluh-Norm
◆ pQpNmmaraexxd==ma38x5=l0/m3b1ian5r bar
◆
◆
BESCHREIBUNG ANWENDUNG
Vor- oder direktgesteuertes Proportional-Druckbegrenzungsventil Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Ver-
in Flansch- oder Sandwichbauart. Bei Erreichen des mittels Pro- bindung mit Prozesssteuerungen wirtschaftliche Lösungen mit
portionalmagneten eingestellten Betriebsdrucks öffnet das Ventil wiederholbaren Abläufen. Miniaturventile werden eingesetzt, wo
und verbindet die abgesicherte Leitung mit dem Rücklauf zum geringe Baugrösse und kleines Gewicht von entscheidender
Tank. Diese Proportionalventile sind sehr feinfühlig einstellbar. Bei Bedeutung sind.
Flansch- und Sandwichausführungen mit Druckbegrenzung in
Anschluss P ist ein Manometeranschluss vorhanden. Zur Ansteu-
erung stehen Wandfluh-Proportional-Verstärker zur Verfügung
(siehe Register 1.13).
SINNBILD Hinweis! ◆ Direktgesteuerte Ausführung gezeichnet
◆ Alle Varianten sind auch als vorgesteuert erhältlich
Flanschausführung
B..FA03-P
AP T B
Sandwichausführung Sandwichausführung Sandwichausführung Sandwichausführung
B..SA03-P B..SA03-A B..SA03-B B..SA03-AB
AP TB AP TB AP TB AP TB
ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG
Benennung Proportional-Druckbegrenzungsventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart Vor- oder direktgesteuert schaltend, druckdicht
Befestigungsart Flansch- oder Sandwichbauart Ausführung
Baugrösse NG3-Mini nach Wandfluh-Norm Anschluss PI29V (Datenblatt 1.1-90)
Betätigungsart Proportionalmagnet
Temperaturbereich -25…+70 °C Steckersockel EN 175301 – 803
Umgebung
Gewicht Ohne Schraubpatrone Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
0,65 kg (Flanschbauart) Schraubpatrone
MTTFd 0,45 kg (Sandwichbauart P)
0,52 kg (Sandwichbauart A, B, AB)
150 Jahre
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 24 2.3-700D
