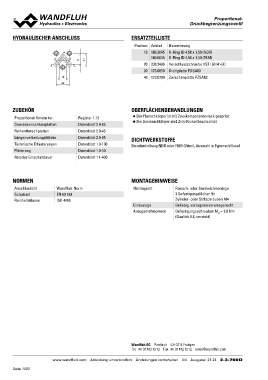

P. 1092
PropoDrrtuiocnkable-DgrreuPncrkzourepngogerstlivvoeennnattlii-ll
HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE
Position Artikel Bezeichnung
A P 11 10 160.2045 O-Ring ID 4,50 x 1,50 (NBR)
T B 21 160.6045 O-Ring ID 4,50 x 1,50 (FKM)
T0
20 238.2406 Verschlussschraube VSTI G1/4"-ED
10 30 173.0650 Dichtplatte PDSA03
20 40 173.0700 Zwischenplatte PZSA03
ZUBEHÖR Register 1.13 OBERFLÄCHENBEHANDLUNGEN
Datenblatt 2.9-05
Proportional-Verstärker Datenblatt 2.9-45 ◆ Der Flanschkörper ist mit Zweikomponentenlack gespritzt
Gewindeanschlussplatten Datenblatt 2.9-85 ◆ Die Sandwichkörper sind Zink-Nickel beschichtet
Reihenflanschplatten Datenblatt 1.0-100
Längenverkettungsblöcke Datenblatt 1.0-50 DICHTWERKSTOFFE
Technische Erläuterungen Datenblatt 1.1-430
Filtrierung Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Relative Einschaltdauer
NORMEN MONTAGEHINWEISE
Anschlussbild Wandfluh-Norm Montageart Flansch- oder Sandwichmontage
Schutzart EN 60 529 3 Befestigungslöcher für
Reinheitsklasse ISO 4406 Einbaulage Zylinder- oder Stiftschrauben M4
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht
Befestigungsschrauben MD = 2,6 Nm
(Qualität 8.8, verzinkt)
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 24 2.3-700D
