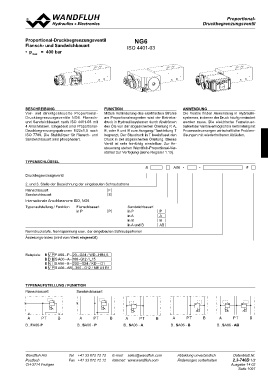

Page 1097 - Softbound_Edition_19_de

10 20 Proportional-
DDruruckcbkbegegrernenzuzunnggsvsevnentitleil
22
21,5 19
17,8

Proportional-DruckbegrenzungsTventil NG6 T
A
Flansch- und San♦dwichbauart A B ∗ ISO 4401♦-03 ♦ ∗
Ø 5,5 B ∗
18
• pmax = 400 bar 17,5
22,5

45
31
21
32,5
22,5
45
G1/4"

P P

12 40 36 68 A=102
52 104 B=102

AB=140

♦♦ T B ∗
A

P

BESCHREIBUNG FUNKTION ANWENDUNG
Vor- und direktgesteuerte Proportional- Mittels Veränderung des elektrischen Stroms Die Ventile finden Anwendung in Hydraulik-
Druckbegrenzungsventile NG6. Flansch- am Proportionalmagneten wird der Betriebs- systemen, in denen der Druck häufig verändert
und Sandwichbauart nach ISO 4401-03 mit druck in Hydrauliksystemen durch Abströmen werden muss. Die elektrische Fernsteuer-
4 Anschlüssen. Eingebaut sind Proportional- des Öls von der abgesicherten Ölleitung P, A, barkeit der Ventile ermöglicht in Verbindung mit
Druckbegrenzungspatronen M22x1,5 nach B, oder A und B zum Ausgang / Tankleitung T Prozesssteuerungen wirtschaftliche Problem-
ISO 7789. Die Stahlkörper für Flansch- und begrenzt. Der Staudruck in T beeinflusst den lösungen mit wiederholbaren Abläufen.
Sandwichbauart sind phosphatiert. Druck in der abgesicherten Ölleitung. Dieses
Ventil ist sehr feinfühlig einstellbar. Zur An-
steuerung stehen Wandfluh-Proportional-Ver-
stärker zur Verfügung (siehe Register 1.13).

TYPENSCHLÜSSEL

B A06 - - #

Druckbegrenzungsventil

2. und 3. Stelle der Bezeichnung der eingebauten Schraubatrone

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG6

Typenaufstellung / Funktion Flanschbauart Sandwichbauart
in P in P
P in A P
in B A
in A und B B
AB

Nenndruckstufe, Nennspannung usw., der eingebauten Schraubpatronen

Änderungs-Index (wird vom Werk eingesetzt)

Beispiele: B V P F A06 – P – 20 – G24 / WD – HB4,5
B D B S A06 –A– 100 - G12 / L15
B N I S A06 – B – 200 – G24 / KD – D1
B V P S A06 –AB – 350 – G12 / ME A1 R1

TYPENAUFSTELLUNG / FUNKTION

Flanschbauart: Sandwichbauart:

B.. FA06-P B.. SA06 - P B.. SA06 - A B.. SA06 - B B.. SA06 - AB

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.3-740D 1/2
CH-3714 Frutigen Ausgabe 14 02

Seite 1097
