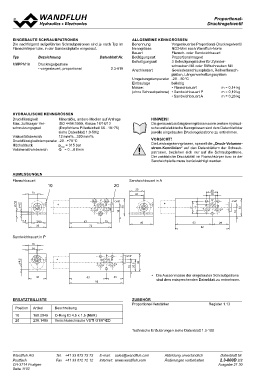

Proportional-
DDruruckcrkergegelevlevnentitleil

EINGEBAUTE SCHRAUBPATRONEN ALLGEMEINE KENNGRÖSSEN
Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ im
Benennung Vorgesteuertes Proportional-Druckregelventil
Flanschkörper bzw. in der Sandwichplatte eingebaut.
Nenngrösse NG3-Mini nach Wandfluh-Norm

Bauart Flansch- oder Sandwichbauart

Typ Bezeichnung Datenblatt Nr. Betätigungsart Proportionalmagnet
MVPPM18 2.3-610
Druckregelpatrone Befestigungsart 3 Befestigungslöcher für Zylinder-
• vorgesteuert, proportional
schrauben M4 oder Stiftschrauben M4

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Umgebungstemperatur -20…50 °C

Einbaulage beliebig

Masse: • Flanschbauart m = 0,14 kg

(ohne Schraubpatrone) • Sandwichbauart P m = 0,19 kg

• Sandwichbauart A m = 0,26 kg

HYDRAULISCHE KENNGRÖSSEN

Druckflüssigkeit Mineralöle, andere Medien auf Anfrage HINWEIS!
Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13 Die genauen Leistungskenngrössen sowie weitere hydrauli-
schmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75) sche und elektrische Kenngrössen sind dem Datenblatt der
siehe Datenblatt 1.0-50/2 jeweils eingebauten Druckregelpatrone zu entnehmen.
Viskositätsbereich 12 mm2/s...320 mm2/s
VORSICHT!
Druckflüssigkeitstemperatur -20...+70 °C Die Leistungskenngrössen, speziell die „Druck-Volumen-
strom-Kennlinien“ auf den Datenblättern der Schraub-
Höchstdruck pmax = 315 bar patronen, beziehen sich nur auf die Schraubpatrone.
Volumenstrombereich Q = 0…8 l/min Der zusätzliche Druckabfall im Flanschkörper bzw. in der
Sandwichplatte muss berücksichtigt werden.

ABMESSUNGEN 10 20 Sandwichbauart in A
Flanschbauart
P G1/8" 25 20
15 AB 24 10
T To
∅ 7,5 ∗ P G1/8"
∅ 4,2
∗ 15 AB
30 T To
21
11
15
30

5,5 24,5 53 19 40 63 29
30 72 92

Sandwichbauart in P

15
14

P G1/8"
AB
∅ 4,2 ∗ 15
T To 20,5

30

30 63 29 ∗ Die Aussenmasse der eingebauten Schraubpatrone
92 sind dem entsprechenden Datenblatt zu entnehmen.

ERSATZTEILLISTE ZUBEHÖR
Proportional-Verstärker
Register 1.13

Position Artikel Beschreibung

10 160.2045 O-Ring ID 4,5 x 1,5 (NBR)
20 238.1405 Verschlusschraube VSTI G1/8"-ED

A P red. T B A PT B A PT B
Technische Erläuterungen siehe Datenblatt 1.0-100

WandAfluh AG P T TelB. +41 33 672A72 72 EP-mTail: saleBs@wandfluhA.croemd. P TAbbildung uBnverbindlichA DPaTtenblatt BNr.ed.
