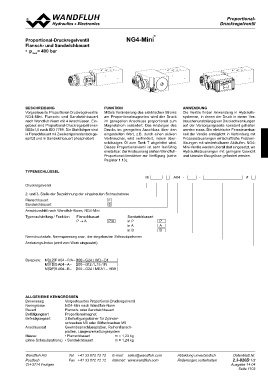

Proportional-Druckregelventil NG4-Mini®
Flansch- und Sandwichbauart
• pmax= 400 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Vorgesteuerte Proportional-Druckregelventile Mittels Veränderung des elektrischen Stroms Die Ventile finden Anwendung in Hydraulik-
NG4-Mini. Flansch- und Sandwichbauart am Proportionalmagneten wird der Druck systemen, in denen der Druck in einem Ver-
nach Wandfluh-Norm mit 4 Anschlüssen. Ein- im geregelten Anschluss proportional zum braucher unabhängig von Druckschwankungen
gebaut sind Proportional-Druckregelpatronen Magnetstrom verändert. Das Ansteigen des auf der Versorgungsseite konstant gehalten
M22x1,5 nach ISO 7789. Die Stahlkörper sind Drucks im geregelten Anschluss über den werden muss. Die elektrische Fernsteuerbar-
in Flanschbauart mit Zweikomponentenlack ge- eingestellten Wert, z.B. durch einen aktiven keit der Ventile ermöglicht in Verbindung mit
spritzt und in Sandwichbauart phosphatiert. Verbraucher, wird verhindert, indem über- Prozesssteuerungen wirtschaftliche Problem-
schüssiges Öl zum Tank T abgeleitet wird. lösungen mit wiederholbaren Abläufen. NG4-
Dieses Proportionalventil ist sehr feinfühlig Mini-Ventile werden überall dort eingesetzt, wo
einstellbar. Zur Ansteuerung stehen Wandfluh- Hydrauliksteuerungen mit geringem Gewicht
Proportional-Verstärker zur Verfügung (siehe und kleinster Baugrösse gefordert werden.
Register 1.13).

TYPENSCHLÜSSEL M A04 - - #
Druckregelventil

2. und 3. Stelle der Bezeichnung der eingebauten Schraubatrone

Flanschbauart F
Sandwichbauart S

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Typenaufstellung / Funktion Flanschbauart Sandwichbauart
P→A in P
P/A in A P
in B A
B

Nenndruckstufe, Nennspannung usw., der eingebauten Schraubpatronen

Änderungs-Index (wird vom Werk eingesetzt)

Beispiele: M V P F A04 – P/A– 100 – G24 / WD – D1
M V B S A04 –A– 200 – G12 / L15 / IN
M QP S A04 –B – 350 – G24 / MEA1 – HB0

ALLGEMEINE KENNGRÖSSEN

Benennung Vorgesteuertes Proportional-Druckregelventil

Nenngrösse NG4-Mini nach Wandfluh-Norm

Bauart Flansch- oder Sandwichbauart

Betätigungsart Proportionalmagnet

Befestigungsart 3 Befestigungslöcher für Zylinder-

schrauben M5 oder Stiftschrauben M5

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 1,23 kg

(ohne Schraubpatrone) • Sandwichbauart m = 1,24 kg
