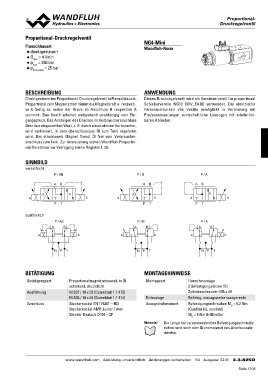

Proportional-Druckregelventil NG4-Mini

Flanschbauart Wandfluh-Norm
◆ direktgesteuert
ppQmNmaraexxd==ma34x5=l0/m2b5ianbr ar
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Druckregelventil in Flanschbauart. Dieses Druckregelventil wird als Vorsteuerventil für proportional
Proportional zum Magnetstrom nimmt die Magnetkraft a- respekti- Schieberventile NG10 (WV_FA10) verwendet. Die elektrische
ve b-Seitig zu, wobei der Druck im Anschluss B respektive A Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit
zunimmt. Das Ventil arbeitet weitgehend unabhängig vom Ein- Prozesssteuerungen wirtschaftliche Lösungen mit wiederhol-
gangsdruck. Das Ansteigen des Druckes im Verbraucheranschluss baren Abläufen.
über den eingestellten Wert, z. B. durch einen aktiven Verbraucher,
wird verhindert, in dem überschüssiges Öl zum Tank abgeleitet
wird. Bei stromlosem Magnet fliesst Öl frei vom Verbraucher-
anschluss zum Tank. Zur Ansteuerung stehen Wandfluh-Proportio-
nal-Verstärker zur Verfügung (siehe Register 1.13).

SINNBILD

vereinfacht

P / AB P/B P/A

AB AB AB

a b a b
a a
b b a b
PT
PT PT

ausführlich P / AB P/B P/A
AB AB AB
a
b ab a b

To P T To P T To P T

BETÄTIGUNG MONTAGEHINWEISE

Betätigungsart Proportionalmagnet stossend, in Öl Montageart Flanschmontage
schaltend, druckdicht 3 Befestigungslöcher für
Ausführung Einbaulage Zylinderschrauben M5 x 40
W.S37 / 19 x 50 (Datenblatt 1.1-173) Anzugsdrehmoment
Anschluss M.S35 / 19 x 50 (Datenblatt 1.1-174) Beliebig, vorzugsweise waagerecht

Steckersockel EN 175301 – 803 Befestigungsschrauben MD = 5,2 Nm
Steckersockel AMP Junior-Timer (Qualität 8.8, verzinkt)
Stecker Deutsch DT04 – 2P MD = 5 Nm Griffmutter

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 22 01 2.3-825D
