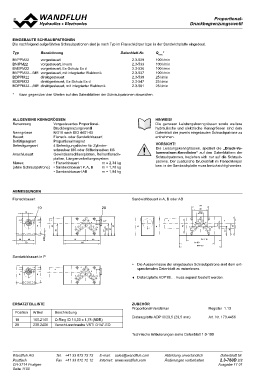

Proportional-
DDruruckcbkbegegrernenzuzunnggsvsevnentitleil

EINGEBAUTE SCHRAUBPATRONEN
Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ im Flanschkörper bzw. in der Sandwichplatte eingebaut.

Typ Bezeichnung Datenblatt-Nr. Qmax*

BVPPM22 vorgesteuert 2.3-529 100 l/min
2.3-533 100 l/min
BNIPM22 vorgesteuert, invers 2.3-536 100 l/min
2.3-537 100 l/min
BVBPM22 vorgesteuert, Ex-Schutz Ex d 2.3-539 25 l/min
2.3-547 25 l/min
BVPPM22-../ME vorgesteuert, mit integrierter Elektronik 2.3-561 25 l/min

BDPPM22 direktgesteuert

BDBPM22 direktgesteuert, Ex-Schutz Ex d

BDPPM22-../ME direktgesteuert, mit integrierter Elektronik

* Kann gegenüber den Werten auf den Datenblättern der Schraubpatronen abweichen.

ALLGEMEINE KENNGRÖSSEN HINWEIS!
Die genauen Leistungskenngrössen sowie weitere
Benennung Vorgesteuertes Proportional- hydraulische und elektrische Kenngrössen sind dem
Datenblatt der jeweils eingebauten Schraubpatrone zu
Druckbegrenzungsventil entnehmen.

Nenngrösse NG10 nach ISO 4401-05 VORSICHT!
Die Leistungskenngrössen, speziell die „Druck-Vo-
Bauart Flansch- oder Sandwichbauart lumenstrom-Kennlinien“ auf den Datenblättern der
Schraubpatronen, beziehen sich nur auf die Schraub-
Betätigungsart Proportionalmagnet patrone. Der zusätzliche Druckabfall im Flanschkörper
bzw. in der Sandwichplatte muss berücksichtigt werden.
Befestigungsart 4 Befestigungslöcher für Zylinder-

schrauben M6 oder Stiftschrauben M6

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 2,34 kg

(ohne Schraubpatrone) • Sandwichbauart P, A, B m = 1,70 kg

• Sandwichbauart AB m = 1,94 kg

ABMESSUNGEN 20 Sandwichbauart in A, B oder AB 54
Flanschbauart 48
∗ 20,8
10 ♦♦
P P
20 B
∗ G1/4" ∗
♦
A A B
T T To
Ø 6,5 To
60

38
30

38
41

60
46
26,5
30
38
60
30 40 70 45 B=1 10
70 115 A=110

AB=132

Sandwichbauart in P ∗P ∗ Die Aussenmasse der eingebauten Schraubpatrone sind dem ent-
sprechenden Datenblatt zu entnehmen.
∗ AB
♦♦ T To ♦ Distanzplatte ADP10/… muss separat bestellt werden.

ERSATZTEILLISTE ZUBEHÖR
Proportional-Verstärker
Position Artikel Beschreibung Register 1.13
Distanzplatte ADP10/29,5 (29,5 mm) Art. Nr. 173.4456
10 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
20 238.2406 Verschlusschraube VSTI G1/4"-ED

Technische Erläuterungen siehe Datenblatt 1.0-100

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.3-760D 2/2
CH-3714 Frutigen Ausgabe 17 01
