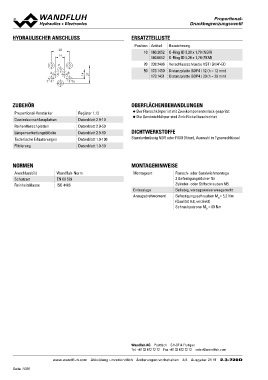

P. 1096
Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE
Position Artikel Bezeichnung
28 10 160.2052 O-Ring ID 5,28 x 1,78 (NBR)
14 160.6052 O-Ring ID 5,28 x 1,78 (FKM)
P B 14 20 238.2406 Verschlussschraube VSTI G1/4"-ED
A T0 27
T 50 173.1450 Distanzplatte BDP4 / 12 (h = 12 mm)
173.1451 Distanzplatte BDP4 / 20 (h = 20 mm)
ZUBEHÖR Register 1.13 OBERFLÄCHENBEHANDLUNGEN
Datenblatt 2.9-10
Proportional-Verstärker Datenblatt 2.9-50 ◆ Der Flanschkörper ist mit Zweikomponentenlack gespritzt
Gewindeanschlussplatten Datenblatt 2.9-90 ◆ Die Sandwichkörper sind Zink-Nickel beschichtet
Reihenflanschplatten Datenblatt 1.0-100
Längenverkettungsblöcke Datenblatt 1.0-50 DICHTWERKSTOFFE
Technische Erläuterungen
Filtrierung Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
NORMEN MONTAGEHINWEISE
Anschlussbild Wandfluh-Norm Montageart Flansch- oder Sandwichmontage
Schutzart EN 60 529 3 Befestigungslöcher für
Reinheitsklasse ISO 4406 Einbaulage Zylinder- oder Stiftschrauben M5
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht
Befestigungsschrauben MD= 5,2 Nm
(Qualität 8.8, verzinkt)
Schraubpatrone MD = 60 Nm
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 11 2.3-720D
