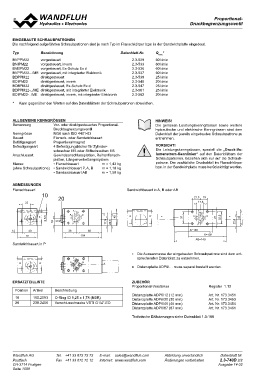

Proportional-
DDruruckcbkbegegrernenzuzunnggsvsevnentitleil

EINGEBAUTE SCHRAUBPATRONEN
Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ im Flanschkörper bzw. in der Sandwichplatte eingebaut.

Typ Bezeichnung Datenblatt-Nr. Qmax*

BVPPM22 vorgesteuert 2.3-529 60 l/min
2.3-533 60 l/min
BNIPM22 vorgesteuert, invers 2.3-536 60 l/min
2.3-537 60 l/min
BVBPM22 vorgesteuert, Ex-Schutz Ex d 2.3-539 25 l/min
2.3-548 20 l/min
BVPPM22-../ME vorgesteuert, mit integrierter Elektronik 2.3-547 25 l/min
2.3-561 25 l/min
BDPPM22 direktgesteuert 2.3-562 20 l/min

BDIPM22 direktgesteuert, invers

BDBPM22 direktgesteuert, Ex-Schutz Ex d

BDPPM22-../ME direktgesteuert, mit integrierter Elektronik

BDIPM22-../ME direktgesteuert, invers, mit integrierter Elektronik

* Kann gegenüber den Werten auf den Datenblättern der Schraubpatronen abweichen.

ALLGEMEINE KENNGRÖSSEN HINWEIS!
Die genauen Leistungskenngrössen sowie weitere
Benennung Vor- oder direktgesteuertes Proportional- hydraulische und elektrische Kenngrössen sind dem
Datenblatt der jeweils eingebauten Schraubpatrone zu
Druckbegrenzungsventil entnehmen.

Nenngrösse NG6 nach ISO 4401-03 VORSICHT!
Die Leistungskenngrössen, speziell die „Druck-Vo-
Bauart Flansch- oder Sandwichbauart lumenstrom-Kennlinien“ auf den Datenblättern der
Schraubpatronen, beziehen sich nur auf die Schraub-
Betätigungsart Proportionalmagnet patrone. Der zusätzliche Druckabfall im Flanschkörper
bzw. in der Sandwichplatte muss berücksichtigt werden.
Befestigungsart 4 Befestigungslöcher für Zylinder-

schrauben M5 oder Stiftschrauben M5

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 1,43 kg

(ohne Schraubpatrone) • Sandwichbauart P, A, B m = 1,18 kg

• Sandwichbauart AB m = 1,58 kg

ABMESSUNGEN 20 Sandwichbauart in A, B oder AB 21,5 19
Flanschbauart 17,8
♦ ♦∗
10 T B ∗ T
A A
22 Ø 5,5 B ∗
18
♦ 17,5
22,5
12 40
52 45
31
Sandwichbauart in P 21
32,5
22,5
45
G1/4"

P 68 P
104
36 A=102
B=102

AB=140

♦♦ T B ∗ ∗ Die Aussenmasse der eingebauten Schraubpatrone sind dem ent-
A sprechenden Datenblatt zu entnehmen.

P ♦ Distanzplatte ADP6/… muss separat bestellt werden.

ERSATZTEILLISTE ZUBEHÖR
Proportional-Verstärker
Register 1.13

Position Artikel Beschreibung Distanzplatte ADP6/12 (12 mm) Art. Nr. 173.3451
Distanzplatte ADP6/30 (30 mm) Art. Nr. 173.3453
10 160.2093 O-Ring ID 9,25 x 1,78 (NBR) Distanzplatte ADP6/46 (46 mm) Art. Nr. 173.3454
20 238.2406 Verschlusschraube VSTI G1/4"-ED Distanzplatte ADP6/87 (87 mm) Art. Nr. 173.3461

Technische Erläuterungen siehe Datenblatt 1.0-100

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.3-740D 2/2
CH-3714 Frutigen Ausgabe 14 02
