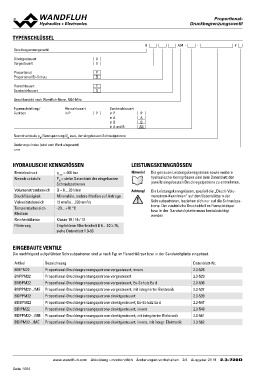

Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

TYPENSCHLÜSSEL B A04 - - #

Druckbegrenzungsventil

Direktgesteuert D
Vorgesteuert V

Proportional P
Proportional Ex-Schutz B

Flanschbauart F
Sandwichbauart S

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Typenaufstellung / Flanschbauart P Sandwichbauart P
Funktion in P in P A
in A B
in B AB
in A und B

Nenndruckstufe pN, Nennspannung UN usw., der eingebauten Schraubpatrone

Änderungs-Index (wird vom Werk eingesetzt)

2.3-720

HYDRAULISCHE KENNGRÖSSEN LEISTUNGSKENNGRÖSSEN

Betriebsdruck pmax = 400 bar Hinweis! Die genauen Leistungskenngrössen sowie weitere
Nenndruckstufe PN = siehe Datenblatt der eingebauten hydraulische Kenngrössen sind dem Datenblatt der
Schraubpatronen jeweils eingebauten Druckregelpatrone zu entnehmen.
Volumenstrombereich Q = 0…20 l/min
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage Achtung! Die Leistungskenngrössen, speziell die „Druck-Volu-
Viskositätsbereich 12 mm2/s…320 mm2/s menstrom-Kennlinien“ auf den Datenblättern der
Temperaturbereich -20…+70 °C Schraubpatronen, beziehen sich nur auf die Schraubpa-
Medium trone. Der zusätzliche Druckabfall im Flanschkörper
Reinheitsklasse Klasse 18 / 16 / 13 bzw. in der Sandwichplatte muss berücksichtigt
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75, werden.
siehe Datenblatt 1.0-50

EINGEBAUTE VENTILE

Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ im Flanschkörper bzw. in der Sandwichplatte eingebaut.

Artikel Bezeichnung Datenblatt-Nr.
BVIPM22 Proportional-Druckbegrenzungspatrone vorgesteuert, invers 2.3-528
BVPPM22 Proportional-Druckbegrenzungspatrone vorgesteuert 2.3-529
BVBPM22 Proportional-Druckbegrenzungspatrone vorgesteuert, Ex-Schutz Ex d 2.3-536
BVPPM22-../ME Proportional-Druckbegrenzungspatrone vorgesteuert, mit integrierter Elektronik 2.3-537
BDPPM22 Proportional-Druckbegrenzungspatrone direktgesteuert 2.3-539
BDBPM22 Proportional-Druckbegrenzungspatrone direktgesteuert, Ex-Schutz Ex d 2.3-547
BDIPM22 Proportional-Druckbegrenzungspatrone direktgesteuert, invers 2.3-548
BDPPM22-../ME Proportional-Druckbegrenzungspatrone direktgesteuert, mit integrierter Elektronik 2.3-561
BDIPM22-../ME Proportional-Druckbegrenzungspatrone direktgesteuert, invers, mit integr. Elektronik 2.3-562

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 11 2.3-720D
