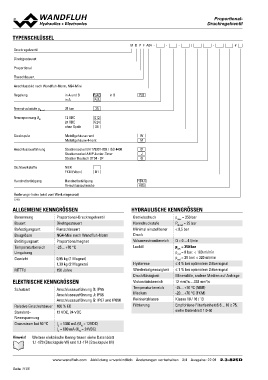

P. 1106

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

TYPENSCHLÜSSEL

                                                                 M D P F A04 - - - / - #

Druckregelventil

Direktgesteuert

Proportional

Flanschbauart

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Regelung                 in A und B         P/AB        in B     P/B
                         in A               P/A

Nenndruckstufe pN red    25 bar             25
Nennspannung UN
                         12 VDC             G12
                         24 VDC             G24
                         ohne Spule         X5

Steckspule               Metallgehäuse rund                      W
                         Metallgehäuse 4-kant                    M

Anschlussausführung      Steckersockel EN 175301-803 / ISO 4400  D
                         Steckersockel AMP Junior-Timer          J
                         Stecker Deutsch DT04 - 2P               G

Dichtwerkstoffe          NBR
                         FKM (Viton)
                                             D1

Handnotbetätigung        Handnotbetätigung                       HB4,5
                         Verschlussschraube                       HB0

Änderungs-Index (wird vom Werk eingesetzt)

2.3-825

ALLGEMEINE KENNGRÖSSEN                                           HYDRAULISCHE KENNGRÖSSEN

Benennung                Proportional-Druckregelventil           Betriebsdruck          pmax = 350 bar
Bauart                   Direktgesteuert                         Nenndruckstufe         PN red = 25 bar
Befestigungsart          Flanschbauart                           Minimal einstellbarer  < 0,5 bar
Baugrösse                NG4-Mini nach Wandfluh-Norm             Druck
Betätigungsart           Proportionalmagnet                      Volumenstrombereich    Q = 0…4 l/min
Temperaturbereich        -25…+70 °C                              Lecköl                 psys = 350 bar
Umgebung                                                                                pred = 0 bar: < 100 ml/min
Gewicht                  0,95 kg (1 Magnet)                      Hysterese              pred = 25 bar: < 320 ml/min
                         1,30 kg (2 Magnete)                     Wiederholgenauigkeit   ≤ 4 % bei optimalem Dithersignal
MTTFd                    150 Jahre                               Druckflüssigkeit       ≤ 1 % bei optimalem Dithersignal
                                                                 Viskositätsbereich     Mineralöle, andere Medien auf Anfrage
ELEKTRISCHE KENNGRÖSSEN                                          Temperaturbereich      12 mm2/s…320 mm2/s
                                                                 Medium                 -25…+70 °C (NBR)
Schutzart                Anschlussausführung D: IP65             Reinheitsklasse        -20…+70 °C (FKM)
                         Anschlussausführung J: IP66             Filtrierung            Klasse 18 / 16 / 13
Relative Einschaltdauer  Anschlussausführung G: IP67 und IP69K                          Empfohlene Filterfeinheit ß 6…10 ≥ 75,
Standard-                100 % ED                                                       siehe Datenblatt 1.0-50
Nennspannung             12 VDC, 24 VDC
Grenzstrom bei 50 °C
                         IG = 1360 mA (UN = 12VDC)
                         IG = 680 mA (UN = 24VDC)

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
              1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

                       www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 22 01 2.3-825D
