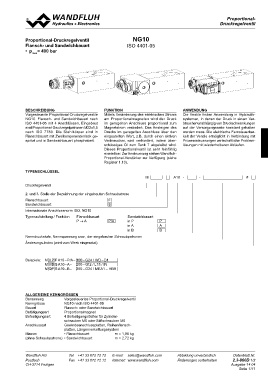

Proportional-
DDruruckcrkergegelevlevnentitleil

Proportional-Druckregelventil NG10
Flansch- und Sandwichbauart
• pmax= 400 bar ISO 4401-05

BESCHREIBUNG FUNKTION ANWENDUNG
Vorgesteuerte Proportional-Druckregelventile Mittels Veränderung des elektrischen Stroms Die Ventile finden Anwendung in Hydraulik-
NG10. Flansch- und Sandwichbauart nach am Proportionalmagneten wird der Druck systemen, in denen der Druck in einem Ver-
ISO 4401-05 mit 4 Anschlüssen. Eingebaut im geregelten Anschluss proportional zum braucher unabhängig von Druckschwankungen
sind Proportional-Druckregelpatronen M22x1,5 Magnetstrom verändert. Das Ansteigen des auf der Versorgungsseite konstant gehalten
nach ISO 7789. Die Stahlkörper sind in Drucks im geregelten Anschluss über den werden muss. Die elektrische Fernsteuerbar-
Flanschbauart mit Zweikomponentenlack ge- eingestellten Wert, z.B. durch einen aktiven keit der Ventile ermöglicht in Verbindung mit
spritzt und in Sandwichbauart phosphatiert. Verbraucher, wird verhindert, indem über- Prozesssteuerungen wirtschaftliche Problem-
schüssiges Öl zum Tank T abgeleitet wird. lösungen mit wiederholbaren Abläufen.
Dieses Proportionalventil ist sehr feinfühlig
einstellbar. Zur Ansteuerung stehen Wandfluh-
Proportional-Verstärker zur Verfügung (siehe
Register 1.13).

TYPENSCHLÜSSEL M A10 - - #
Druckregelventil

2. und 3. Stelle der Bezeichnung der eingebauten Schraubatrone

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG10

Typenaufstellung / Funktion Flanschbauart Sandwichbauart
P→A in P
P/A in A P
in B A
B

Nenndruckstufe, Nennspannung usw., der eingebauten Schraubpatronen

Änderungs-Index (wird vom Werk eingesetzt)

Beispiele: M V P F A10 – P/A– 100 – G24 / WD – D1
M V B S A10 –A– 200 – G12 / L15 / IN
M QP S A10 –B – 350 – G24 / MEA1 – HB0

ALLGEMEINE KENNGRÖSSEN

Benennung Vorgesteuertes Proportional-Druckregelventil

Nenngrösse NG10 nach ISO 4401-05

Bauart Flansch- oder Sandwichbauart

Betätigungsart Proportionalmagnet

Befestigungsart 4 Befestigungslöcher für Zylinder-

schrauben M6 oder Stiftschrauben M6

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 1,80 kg

(ohne Schraubpatrone) • Sandwichbauart m = 2,72 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.3-860D 1/2
CH-3714 Frutigen Ausgabe 14 04
