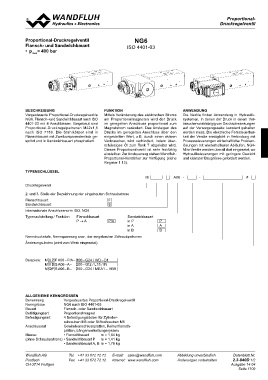

Proportional-Druckregelventil NG6
Flansch- und Sandwichbauart
• pmax= 400 bar ISO 4401-03

BESCHREIBUNG FUNKTION ANWENDUNG
Vorgesteuerte Proportional-Druckregelventile Mittels Veränderung des elektrischen Stroms Die Ventile finden Anwendung in Hydraulik-
NG6. Flansch- und Sandwichbauart nach ISO am Proportionalmagneten wird der Druck systemen, in denen der Druck in einem Ver-
4401-03 mit 4 Anschlüssen. Eingebaut sind im geregelten Anschluss proportional zum braucher unabhängig von Druckschwankungen
Proportional-Druckregelpatronen M22x1,5 Magnetstrom verändert. Das Ansteigen des auf der Versorgungsseite konstant gehalten
nach ISO 7789. Die Stahlkörper sind in Drucks im geregelten Anschluss über den werden muss. Die elektrische Fernsteuerbar-
Flanschbauart mit Zweikomponentenlack ge- eingestellten Wert, z.B. durch einen aktiven keit der Ventile ermöglicht in Verbindung mit
spritzt und in Sandwichbauart phosphatiert. Verbraucher, wird verhindert, indem über- Prozesssteuerungen wirtschaftliche Problem-
schüssiges Öl zum Tank T abgeleitet wird. lösungen mit wiederholbaren Abläufen. NG4-
Dieses Proportionalventil ist sehr feinfühlig Mini-Ventile werden überall dort eingesetzt, wo
einstellbar. Zur Ansteuerung stehen Wandfluh- Hydrauliksteuerungen mit geringem Gewicht
Proportional-Verstärker zur Verfügung (siehe und kleinster Baugrösse gefordert werden.
Register 1.13).

TYPENSCHLÜSSEL M A06 - - #
Druckregelventil

2. und 3. Stelle der Bezeichnung der eingebauten Schraubatrone

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG6

Typenaufstellung / Funktion Flanschbauart Sandwichbauart
P→A in P
P/A in A P
in B A
B

Nenndruckstufe, Nennspannung usw., der eingebauten Schraubpatronen

Änderungs-Index (wird vom Werk eingesetzt)

Beispiele: M V P F A06 – P/A– 100 – G24 / WD – D1
M V B S A06 –A– 200 – G12 / L15 / IN
M QP S A06 –B – 350 – G24 / MEA1 – HB0

ALLGEMEINE KENNGRÖSSEN

Benennung Vorgesteuertes Proportional-Druckregelventil

Nenngrösse NG6 nach ISO 4401-03

Bauart Flansch- oder Sandwichbauart

Betätigungsart Proportionalmagnet

Befestigungsart 4 Befestigungslöcher für Zylinder-

schrauben M5 oder Stiftschrauben M5

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 1,64 kg

(ohne Schraubpatrone) • Sandwichbauart P m = 1,41 kg

• Sandwichbauart A, B m = 1,78 kg
