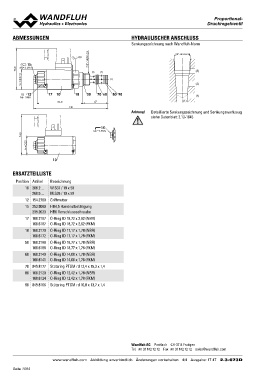

Page 1084 - Softbound_Edition_19_de

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach Wandfluh-Norm

7/8"-14 UNF-2B7/8"-14UNF-2A
s30

76.8 15 (3) (2) (3)
W = 37.2
MD= 5.5Nm (1) (2)

12 17 10 18 50 70 60 80 90 (1)
(1)
MD= 5Nm 86.8 140 47
Achtung! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1045

74.8 15
M = 35
MD= 9.5Nm

10

ERSATZTEILLISTE

Position Artikel Bezeichnung
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50

154.2700 Griffmutter

15 253.8000 HB4,5 Handnotbetätigung
239.2033 HB0 Verschlussschraube

17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
160.6187 O-Ring ID 18,72 x 2,62 (FKM)

18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
160.6172 O-Ring ID 17,17 x 1,78 (FKM)

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)

70 049.8177 Stützring PTSM rd 12,4 x 15,3 x 1,4

80 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
160.6124 O-Ring ID 12,42 x 1,78 (FKM)

90 049.8166 Stützring PTSM rd 10,8 x 13,7 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 17 47 2.3-673D
