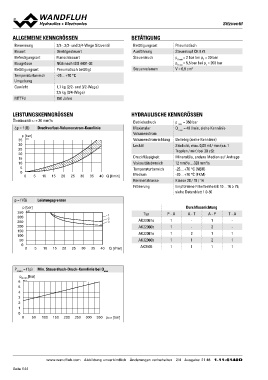

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG SSiittzzvveennttiill

Benennung 2/2-, 3/2- und 3/4-Wege Sitzventil Betätigungsart Pneumatisch
Bauart Direktgesteuert Ausführung Steuerkopf CKII #2
Befestigungsart Flanschbauart Steuerdruck pV min = 2 bar bei pT = 20 bar
Baugrösse NG6 nach ISO 4401-03 pV min = 5,5 bar bei pT = 200 bar
Betätigungsart Pneumatisch betätigt Steuervolumen V = 6,9 cm3
Temperaturbereich -25…+70 °C
Umgebung
Gewicht 1,7 kg (2/2- und 3/2-Wege)
2,5 kg (3/4-Wege)
MTTFd 150 Jahre

LEISTUNGSKENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Ölviskosität u = 30 mm2/s Betriebsdruck p max = 350 bar
Maximaler Q max = 40 l/min, siehe Kennlinie
Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Volumenstrom
Volumenstromrichtung Beliebig (siehe Kennlinie)
p [bar] 10 15 20 25 30 35 40 Q [l/min] Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1
35 K0078 Tropfen / min) bei 30 cSt
30 Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
25 Viskositätsbereich 12 mm2/s…320 mm2/s
20 Temperaturbereich -25…+70 °C (NBR)
15 Medium -20…+70 °C (FKM)
10 Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
5 siehe Datenblatt 1.0-50
0

05

p = f (Q) Leistungsgrenzen

p [bar] 1 Typ Durchflussrichtung
2 AK22061a P-A A-T A-P T-A
350 K0177 3 AK22060b
300 AK32061a 1-1-
250 10 15 20 25 30 35 40 Q [l/min] AK32060b 1-3-
200 AK3406 1211
150 1121
100 1111

50
0
05

Pst min = f (p) Min. Steuerdruck-Druck-Kennlinie bei Qmax

pst min [bar]
6 K0174
5
4
3
2
1
0

0 50 100 150 200 250 300 350 pxxx [bar]
