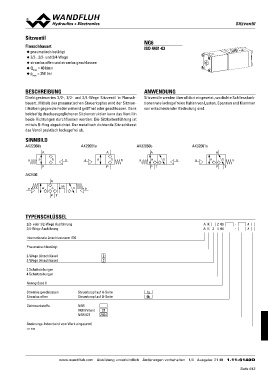

SSiittzzvveennttiill

Sitzventil NG6

Flanschbauart ISO 4401-03
◆ pneumatisch betätigt
◆ 2/2-, 3/2- und 3/4-Wege
◆ stromlos offen und stromlos geschlossen
◆ Qmax = 40 l/min
◆ pmax = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-, 3/2- und 3/4-Wege Sitzventil in Flansch- Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
bauart. Mittels des pneumatischen Steuerkopfes wird der Sitzven-
tilkolben gegen die Feder wirkend geöffnet oder geschlossen. Dank tionen wie leckagefreies Halten von Lasten, Spannen und Klemmen
beidseitig druckausgeglichener Sitzkonstruktion kann das Ventil in
beide Richtungen durchflossen werden. Die Sitzkolbenführung ist von entscheidender Bedeutung sind.
mittels O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst
das Ventil praktisch leckagefrei ab.

SINNBILD AK22061a AK32060b AK32061a

AK22060b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

AK3406

A

a a o ab b b

PT

TYPENSCHLÜSSEL A K 2 06 - #
A K 3 4 06 - #
2/2- oder 3/2-Wege Ausführung
3/4-Wege Ausführung

Internationale Anschlussnorm ISO

Pneumatisch betätigt

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen
4 Schaltstellungen

Nenngrösse 6

Stromlos geschlossen Steuerknopf auf A-Seite 1a
Stromlos offen Steuerknopf auf B-Seite 0b

Dichtwerkstoffe NBR
FKM (Viton)
NBR 872 D1
Z604

Änderungs-Index (wird vom Werk eingesetzt)

1.11-6140

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 48 1.11-6140D
