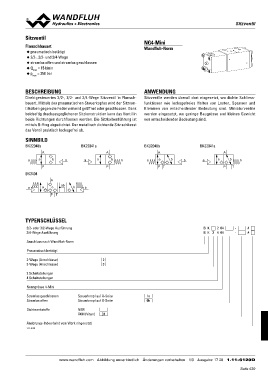

Sitzventil NG4-Mini

Flanschbauart Wandfluh-Norm
◆ pneumatisch betätigt
◆ 2/2-, 3/2- und 3/4-Wege
◆ stromlos offen und stromlos geschlossen
◆ Qmax = 15 l/min
◆ pmax = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-, 3/2- und 3/4-Wege Sitzventil in Flansch- Sitzventile werden überall dort eingesetzt, wo dichte Schliess-
bauart. Mittels des pneumatischen Steuerkopfes wird der Sitzven- funktionen wie leckagefreies Halten von Lasten, Spannen und
tilkolben gegen die Feder wirkend geöffnet oder geschlossen. Dank Klemmen von entscheidender Bedeutung sind. Miniaturventile
beidseitig druckausgeglichener Sitzkonstruktion kann das Ventil in werden eingesetzt, wo geringe Baugrösse und kleines Gewicht
beide Richtungen durchflossen werden. Die Sitzkolbenführung ist von entscheidender Bedeutung sind.
mittels O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst
das Ventil praktisch leckagefrei ab.

SINNBILD BK22041a BK32040b BK32041a

BK22040b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

BK3404

A

a a o ab b b

PT

TYPENSCHLÜSSEL B K 2 04 - #
B K 3 4 04 - #
2/2- oder 3/2-Wege Ausführung
3/4-Wege Ausführung

Anschluss nach Wandfluh-Norm

Pneumatisch betätigt

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen
4 Schaltstellungen

Nenngrösse 4-Mini

Stromlos geschlossen Steuerknopf auf A-Seite 1a
Stromlos offen Steuerknopf auf B-Seite 0b

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-6120
