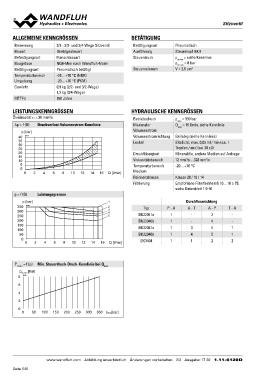

SSiittzzvveennttiill

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung 2/2-, 3/2- und 3/4-Wege Sitzventil Betätigungsart Pneumatisch
Bauart Direktgesteuert Ausführung
Befestigungsart Flanschbauart Steuerdruck Steuerkopf BKII
Baugrösse NG4-Mini nach Wandfluh-Norm
Betätigungsart Pneumatisch betätigt Steuervolumen pst min = siehe Kennlinie
Temperaturbereich -25…+70 °C (NBR) pst max = 8 bar
Umgebung -20…+70 °C (FKM) V = 2,5 cm3
Gewicht 0,9 kg (2/2- und 3/2-Wege)
1,2 kg (3/4-Wege)
MTTFd 150 Jahre

LEISTUNGSKENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Ölviskosität u = 30 mm2/s Betriebsdruck pmax = 350 bar
Maximaler Qmax = 15 l/min, siehe Kennlinie
Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Volumenstrom
Volumenstromrichtung Beliebig (siehe Kennlinie)
p [bar] Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1
Tropfen / min) bei 30 cSt
40 K0154 Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
35 Viskositätsbereich 12 mm2/s…320 mm2/s
30 Temperaturbereich -20…+70 °C
25 Medium
20 Reinheitsklasse Klasse 20 / 18 / 14
15 Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
10 siehe Datenblatt 1.0-50

5
0

0 2 4 6 8 10 12 14 16 Q [l/min]

p = f (Q) Leistungsgrenzen

p [bar] 1 Durchflussrichtung
P-A A-T A-P T-A
350 K0153 2 Typ
300 3 BK22041a 1-2-
250 4 BK22040b 1-4-
BK32041a 1351
5 BK32040b 1451
BK3404 1122
200

150

100

50

0
0 2 4 6 8 10 12 14 16 Q [l/min]

Pst min = f (p) Min. Steuerdruck-Druck-Kennlinie bei Qmax
pst min [bar]
8 K0241

6

4

2

0
0 50 100 150 200 250 300 350 pxxx[bar]

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 20 1.11-6120D
