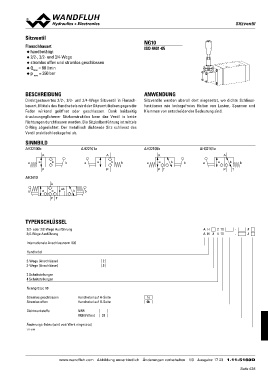

Page 635 - Softbound_Edition_19_de

SitzAvHe.n.1t0il

Sitzventil NG10

Flanschbauart ISO 4401-05
◆ handbetätigt
◆ 2/2-, 3/2- und 3/4-Wege
◆ stromlos offen und stromlos geschlossen
Qp mmaaxx = 80 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-, 3/2- und 3/4-Wege Sitzventil in Flansch- Sitzventile werden überall dort eingesetzt, wo dichte Schliess-
bauart. Mittels des Handhebels wird der Sitzventilkolben gegen die
Feder wirkend geöffnet oder geschlossen. Dank beidseitig funktionen wie leckagefreies Halten von Lasten, Spannen und
druckausgeglichener Sitzkonstruktion kann das Ventil in beide
Richtungen durchflossen werden. Die Sitzkolbenführung ist mittels Klemmen von entscheidender Bedeutung sind.
O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst das
Ventil praktisch leckagefrei ab.

SINNBILD AH22101a AH32100b AH32101a

AH22100b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

AH3410

A

a a o ab b b

PT

TYPENSCHLÜSSEL A H 2 10 - #
A H 3 4 10 - #
2/2- oder 3/2-Wege Ausführung
3/4-Wege Ausführung

Internationale Anschlussnorm ISO

Handhebel

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen
4 Schaltstellungen

Nenngrösse 10

Stromlos geschlossen Handhebel auf A-Seite 1a
Stromlos offen Handhebel auf B-Seite 0b

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-5160

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 23 1.11-5160D
