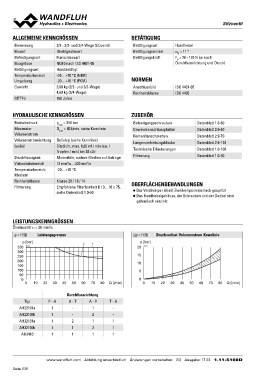

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG SitzAvHe.n.1t0il

Benennung 2/2-, 3/2- und 3/4-Wege Sitzventil Betätigungsart Handhebel
Bauart Direktgesteuert Betätigungswinkel ab = 11 °
Befestigungsart Flanschbauart Betätigungskraft Fb = 20 - 120 N (je nach
Baugrösse NG10 nach ISO 4401-05 Durchflussrichtung und Druck)
Betätigungsart Handbetätigt
Temperaturbereich -25…+70 °C (NBR) NORMEN ISO 4401-05
Umgebung -20…+70 °C (FKM) ISO 4406
Gewicht 3,60 kg (2/2- und 3/2-Wege) Anschlussbild
4,60 kg (3/4-Wege) Reinheitsklasse
MTTFd 150 Jahre

HYDRAULISCHE KENNGRÖSSEN ZUBEHÖR

Betriebsdruck pmax = 350 bar Befestigungsschrauben Datenblatt 1.0-60
Maximaler Qmax = 80 l/min, siehe Kennlinie Gewindeanschlussplatten Datenblatt 2.9-40
Volumenstrom Reihenflanschplatten Datenblatt 2.9-70
Volumenstromrichtung Beliebig (siehe Kennlinie) Längenverkettungsblöcke Datenblatt 2.9-110
Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1 Technische Erläuterungen Datenblatt 1.0-100
Tropfen / min) bei 30 cSt Filtrierung Datenblatt 1.0-50
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s OBERFLÄCHENBEHANDLUNGEN
Temperaturbereich -20…+70 °C
Medium ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75, ◆ Das Handhebelgehäuse, die Schrauben und der Deckel sind
siehe Datenblatt 1.0-50
galvanisch verzinkt

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenzen Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie
p [bar]
p [bar] 21
350 K0173 20 K0157
15
300 10

250 5
0
200
0 10 20 30 40 50 60 70 80 Q [l/min]
150

100

50

0
0 10 20 30 40 50 60 70 80 Q [l/min]

Typ Durchflussrichtung
AH22101a P-A A-T A-P T-A
AH22100b
AH32101a 1-1-
AH32100b 1-2-
AH3410 1211
1121
1111

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 23 1.11-5160D
