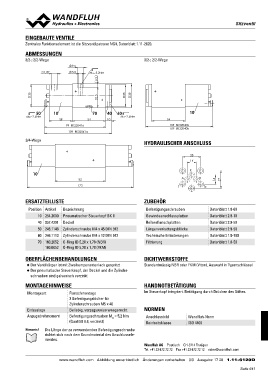

Page 641 - Softbound_Edition_19_de

SSiittzzvveennttiill

EINGEBAUTE VENTILE

Zentrales Funktionselement ist die Sitzventilpatrone NG4, Datenblatt 1.11-2020.

ABMESSUNGEN 3/2-; 2/2-Wege

3/2-; 2/2-Wege 9.5 MD= 5.2Nm
5.5
G1/8"

503510 70 40 60 10
32.5 5.5
MD= 2.6Nm 38 54 MD= 2.6Nm 54
3510
3/4-Wege 38109 BK22040b
1499 BK22041a109 BK32040b
27
109 BK32041a

HYDRAULISCHER ANSCHLUSS

28
14

10 P B
A T0
82 T

173

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Befestigungsschrauben Datenblatt 1.0-60
Gewindeanschlussplatten Datenblatt 2.9-10
10 254.2000 Pneumatischer Steuerkopf BK II Reihenflanschplatten Datenblatt 2.9-50
40 057.4201 Deckel Längenverkettungsblöcke Datenblatt 2.9-90
50 246.1146 Zylinderschraube M4 x 45 DIN 912 Technische Erläuterungen Datenblatt 1.0-100
60 246.1113 Zylinderschraube M4 x 12 DIN 912 Filtrierung Datenblatt 1.0-50

70 160.2052 O-Ring ID 5,28 x 1,78 (NBR)
160.6052 O-Ring ID 5,28 x 1,78 (FKM)

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

◆ Der pneumatische Steuerknopf, der Deckel und die Zylinder-

schrauben sind galvanisch verzinkt

MONTAGEHINWEISE HANDNOTBETÄTIGUNG

Montageart Flanschmontage Im Steuerkopf integriert. Betätigung durch Drücken des Stiftes.
3 Befestigungslöcher für
Einbaulage Zylinderschrauben M5 x 40 NORMEN Wandfluh-Norm
Anzugsdrehmoment ISO 4406
Beliebig, vorzugsweise waagerecht Anschlussbild
Reinheitsklasse
Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 17 20 1.11-6120D
Seite 641
