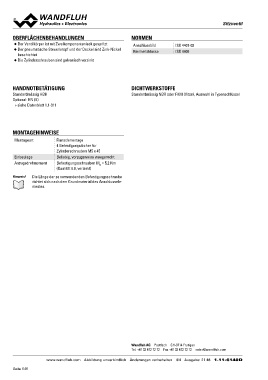

Page 646 - Softbound_Edition_19_de
P. 646
SSiittzzvveennttiill
OBERFLÄCHENBEHANDLUNGEN NORMEN ISO 4401-03
ISO 4406
◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt Anschlussbild
◆ Der pneumatische Steuerknopf und der Deckel sind Zink-Nickel Reinheitsklasse
beschichtet
◆ Die Zylinderschrauben sind galvanisch verzinkt
HANDNOTBETÄTIGUNG DICHTWERKSTOFFE
Standardmässig HB6 Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Optional: HN (K)
→ siehe Datenblatt 1.1-311
MONTAGEHINWEISE
Montageart Flanschmontage
4 Befestigungslöcher für
Einbaulage Zylinderschrauben M5 x 45
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht
Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
