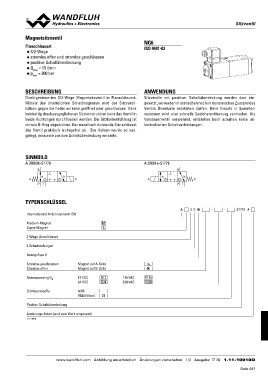

SSiittzzvveennttiill

Magnetsitzventil NG6

Flanschbauart ISO 4401-03
◆ 3/2-Wege
◆ stromlos offen und stromlos geschlossen
◆ positive Schaltüberdeckung
Qpmmaaxx = 15 l/min
◆ = 300 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 3/2-Wege Magnetsitzventil in Flanschbauart. Sitzventile mit positiver Schaltüberdeckung werden dort ein-
Mittels des druckdichten Schaltmagneten wird der Sitzventil- gesetzt, wo weder im statischen noch im dynamischen Zustand des
kolben gegen die Feder wirkend geöffnet oder geschlossen. Dank Ventils Ölverluste entstehen dürfen. Beim Einsatz in Speicher-
beidseitig druckausgeglichener Sitzkonstruktion kann das Ventil in systemen wird eine schnelle Speicherentleerung vermieden. Als
beide Richtungen durchflossen werden. Die Sitzkolbenführung ist Vorsteuerventil verwendet, entstehen beim schalten keine un-
mittels O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst kontrollierten Schaltverbindungen.
das Ventil praktisch leckagefrei ab. Der Kolben wurde so aus-
gelegt, dass eine positive Schaltüberdeckung entsteht.

SINNBILD bb A.32061a-S1779 A b
b
A.32060b-S1779 aa
PT
A

aa
PT

TYPENSCHLÜSSEL

A 3 2 06 - - S1779 #

Internationale Anschlussnorm ISO

Medium-Magnet M
Super-Magnet S

3-Wege (Anschlüsse)

2 Schaltstellungen

Nenngrösse 6

Stromlos geschlossen Magnet auf A-Seite 1a
Stromlos offen Magnet auf B-Seite 0b

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Dichtwerkstoffe NBR
FKM (Viton)
D1

Positive Schaltüberdeckung

Änderungs-Index (wird vom Werk eingesetzt)

1.11-10010

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 26 1.11-10010D
