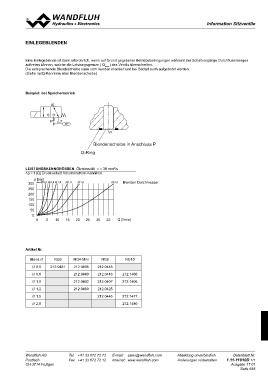

InformaItniofon-SSiittzzvveennttiillee
EINLEGEBLENDEN
Eine Einlegeblende ist dann erforderlich, wenn auf Grund gegebener Betriebsbedingungen während der Schaltvorgänge Durchflussmengen
auftreten können, welche die Leistungsgrenze ( Qmax ) des Ventils überschreiten.
Die entsprechende Blendescheibe kann vom Kunden montiert und bei Bedarf auch aufgebohrt werden.
(Siehe ∆p/Q-Kennlinie über Blendenscheibe)
Beispiel: bei Speicherbetrieb
A
P T SP
P
Blendenscheibe in Anschluss P
O-Ring
LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s
∆p = f (Q) Druckverlust Volumenstrom-Kennlinie
p [bar] Ø 1,2 Ø 1,5 Ø 2,0 Blenden Durchmesser
300 K0021Ø 0,6 Ø 0,8 Ø 1,0
250
200
150
100
50
0
0 5 10 15 20 25 30 35 Q [l/min]
Artikel Nr.
Blend.∅ NG3 NG4-Mini NG6 NG10
∅ 0,6 212.0481 212.0406 212.0448
∅ 0,8 212.0440 212.0416 212.1466
∅ 1,0 212.0402 212.0407 212.1406
∅ 1,2 212.0469 212.0425
∅ 1,5 212.0445 212.1477
∅ 2,0 212.1480
