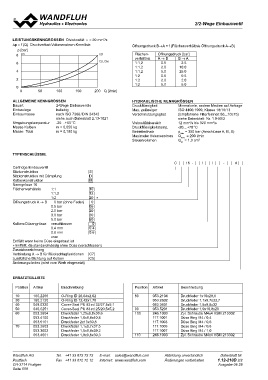

LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s

∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie Öffnungsdruck B→A = f (Flächenverhältnis Öffnungsdruck A→B)

p [bar] CD Flächen- Öffnungsdruck [bar]
8 K0256 verhältnis
1:1,2 A → B B → A
6 CS, CM 1:1,2
1:1,2 0.5 2.5
1:2
1:2 2.0 10.0
1:2
4 5.0 25.0

2 0.5 0.5

2.0 2.0

0 5.0 5.0
0 50 100 150 200 Q [l/min]

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Bauart 2-Wege Einbauventile Druckflüssigkeit Mineraloele, andere Medien auf Anfrage

Einbaulage beliebig Max. zulässiger ISO 4406:1999, Klasse 18/16/13

Einbaumasse nach ISO 7368 / DIN 24342 Verschmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)

siehe auch Datenblatt 2.13-1021 siehe Datenblatt Nr. 1.0-50/2

Umgebungstemperatur -20…+50 °C Viskositätsbereich 12 mm2/s bis 320 mm2/s

Masse Kolben m = 0,050 kg Druckflüssigkeitstemp. -20…+70 °C

Masse Total m = 0,180 kg Betriebsdruck pmax = 350 bar (Anschlüsse A, B, X)
Maximaler Volumenstrom Qmax = 200 l/min
Steuervolumen Qst = 1.0 cm3

TYPENSCHLÜSSEL

C 16 - / / - #

Cartridge Einbauventil

Sitzkonstruktion S

Sitzkonstruktion mit Dämpfung D

Kolbenkonstruktion M

Nenngrösse 16

Flächenverhältnis 1:1 10

1:1,2 12

1:2 20 ∗

Öffnungsdruck A → B 0 bar (ohne Feder) 0

0.5 bar 05

2.0 bar 20

3.0 bar 30

5.0 bar 50

Kolben-Düsengrösse verschlossen 0

0.4 mm 0.4

0.6 mm 0.6

usw.

Entfällt wenn keine Düse eingebaut ist

∗ Entfällt, da standardmässig ohne Düse (verschlossen)

Zusatzbezeichnung

Verbindung X → B für Rückschlagfunktionen C7

zusätzliche Dichtung auf Kolben C5

Änderungs-Index (wird vom Werk eingesetzt)

ERSATZTEILLISTE

Position Artikel Beschreibung Position Artikel Beschreibung

10 160.2266 O-Ring ID 26,64x2,62 80 053.2104 Druckfeder 1x10x28,6
30 160.2120 O-Ring ID 12,42x1,78 053.2602 Druckfeder 1,1x9,7x33,7
40 049.0320 Cover-Seal PU 83 rd 32/27,5x5,1 053.3601 Druckfeder 1,5x9,8x32
50 049.0251 Cover-Seal PU 83 rd 25/20,5x5,2 90 053.5201 Druckfeder 1,9x10,8x29
60 053.2604 Druckfeder 1,25x9,8x38,6 100 246.1003 Zyl. Schraube M4x4 VSM 213302
053.4100 Druckfeder 1,6x9,8x40,8 117.1001 Düse Bing M4 / 0,4
053.5101 Druckfeder 2x10x39,8 117.1003 Düse Bing M4 / 0,6
70 053.2603 Druckfeder 1,1x9,7x37,5 117.1005 Düse Bing M4 / 0,8
053.3602 Druckfeder 1,5x9,8x39,2 117.1007 Düse Bing M4 / 1,0
053.4601 Druckfeder 1,8x9,8x39,3 110 246.1003 Zyl. Schraube M4x4 VSM 213302
