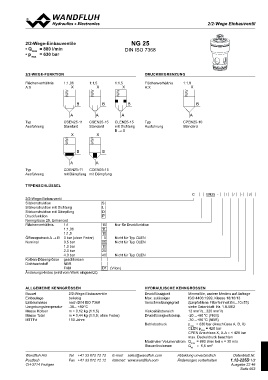

Page 663 - Softbound_Edition_19_de

72

BB

2/2-Wege-Einbauventile NG 25 2/22/-2W-Wegeeg-eEEininbbauauvevnentiAtleil
• Qmax = 880 l/min 25
• pmax = 630 bar DIN ISO 7368 34

X

C

B

2/2-WEGE-FUNKTION DRUCKBEGRENZUNG A

D 2

Flächenverhältnis 1:1,06 1:1,5 1:1,5 Flächenverhältnis 1:1,0
A:X A:X

1

Typ CSEN25-11 CSEN25-15 CLEN25-15 Typ CPEN25-10
Ausführung Standard Standard mit Dichtung Ausführung Standard
B→X

Typ CDEN25-11 CDEN25-15
Ausführung mit Dämpfung mit Dämpfung

TYPENSCHLÜSSEL

C EN25 - / / - #

2/2-Wege-Einbauventil

Sitzkonstruktion S
L
Sitzkonstruktion mit Dichtung D
P
Sitzkonstruktion mit Dämpfung
10 Nur für Druckfunktion
Druckfunktion 11
15
Nenngrösse 25, Enhanced
0 Nicht für Typ CLEN
Flächenverhältnis 1:1 05 Nicht für Typ CLEN
10
1:1,06 20
40 Nicht für Typ CLEN
1:1,5
D1 (Viton)
Öffnungsdruck A → B 0 bar (ohne Feder)

Nominal 0.5 bar

1.0 bar

2.0 bar

4.0 bar

Kolben-Düsengrösse geschlossen

Dichtwerkstoff NBR

FKM

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Bauart 2/2-Wege-Einbauventile Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Einbaulage beliebig
Einbaumasse nach DIN ISO 7368 Max. zulässiger ISO 4406:1999, Klasse 18/16/13
Umgebungstemperatur -30…+80 °C
Masse Kolben m = 0,12 kg (1:1,5) Verschmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)
Masse Total m = 0,44 kg (1:1,5; ohne Feder)
MTTFd 150 Jahre siehe Datenblatt Nr. 1.0-50/2

Viskositätsbereich 12 mm2/s...320 mm2/s

Druckflüssigkeitstemp. -20…+80 °C (FKM)

-30…+80 °C (NBR)

Betriebsdruck pmax = 630 bar (Anschlüsse A, B, X)
CLEN pmax = 420 bar
CPEN Anschluss X, X-A = ˂ 420 bar

max. Deckeldruck beachten

Maximaler Volumenstrom Qmax = 880 l/min bei v = 30 m/s
Steuerölvolumen Qst = 6,5 cm3
