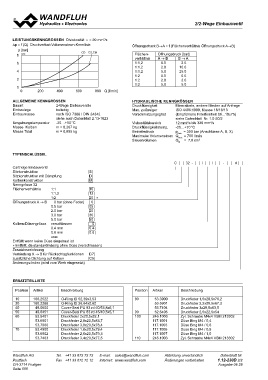

2/22/-2W-WegegeeEEininbbauauvevnentitleil

LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s

∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie Öffnungsdruck B→A = f (Flächenverhältnis Öffnungsdruck A→B)

p [bar] CD CS,CM Flächen- Öffnungsdruck [bar]
8 K0259 verhältnis
1:1,2 A → B B → A
1:1,2
6 1:1,2 0.5 2.5
1:2
1:2 2.0 10.0
1:2
4 5.0 25.0

2 0.5 0.5

2.0 2.0

0 5.0 5.0
0 200 400 600 800 Q [l/min]

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Bauart 2-Wege Einbauventile Druckflüssigkeit Mineraloele, andere Medien auf Anfrage

Einbaulage beliebig Max. zulässiger ISO 4406:1999, Klasse 18/16/13

Einbaumasse nach ISO 7368 / DIN 24342 Verschmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)

siehe auch Datenblatt 2.13-1023 siehe Datenblatt Nr. 1.0-50/2

Umgebungstemperatur -20…+50 °C Viskositätsbereich 12 mm2/s bis 320 mm2/s

Masse Kolben m = 0,267 kg Druckflüssigkeitstemp. -20…+70 °C

Masse Total m = 0,895 kg Betriebsdruck pmax = 350 bar (Anschlüsse A, B, X)

Maximaler Volumenstrom Qmax = 700 l/min
Steuervolumen Qst = 7,8 cm3

TYPENSCHLÜSSEL

C 32 - / / - #

Cartridge Einbauventil

Sitzkonstruktion S

Sitzkonstruktion mit Dämpfung D

Kolbenkonstruktion M

Nenngrösse 32

Flächenverhältnis 1:1 10

1:1,2 12

1:2 20 ∗

Öffnungsdruck A → B 0 bar (ohne Feder) 0

0.5 bar 05

2.0 bar 20

3.0 bar 30

5.0 bar 50

Kolben-Düsengrösse verschlossen 0

0.4 mm 0.4

0.6 mm 0.6

usw.

Entfällt wenn keine Düse eingebaut ist

∗ Entfällt, da standardmässig ohne Düse (verschlossen)

Zusatzbezeichnung

Verbindung X → B für Rückschlagfunktionen C7

zusätzliche Dichtung auf Kolben C5

Änderungs-Index (wird vom Werk eingesetzt)

ERSATZTEILLISTE

Position Artikel Beschreibung Position Artikel Beschreibung

10 160.2522 O-Ring ID 52,39x3,53 80 53.3900 Druckfeder 1,5x20,5x70,2
30 160.2266 O-Ring ID 26,64x2,62 53.5901 Druckfeder 2,2x20,5x67,3
40 49.0600 Cover-Seal PU 83 rd 60/53,8x6,1 53.7404 Druckfeder 3x20,5x63,5
50 49.0451 Cover-Seal PU 83 rd 45/40,5x5,1 90 52.6405 Druckfeder 2,5x22,5x54
60 53.5401 Druckfeder 2x20,5x82,1 100 246.1003 Zyl. Schraube M4x4 VSM 213302
53.6901 Druckfeder 2,8x20,5x83,7 117.1001 Düse Bing M4 / 0,4
53.7900 Druckfeder 3,8x20,5x78,4 117.1003 Düse Bing M4 / 0,6
70 53.4900 Druckfeder 1,8x20,5x79,4 117.1005 Düse Bing M4 / 0,8
53.6902 Druckfeder 2,6x20,5x79,3 117.1007 Düse Bing M4 / 1,0
53.7403 Druckfeder 3,4x20,5x77,5 110 246.1003 Zyl. Schraube M4x4 VSM 213302

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.12-230D 2/2
CH-3714 Frutigen Ausgabe 06 28
