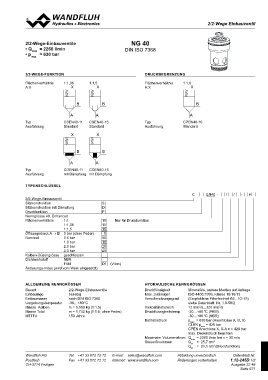

2/2-Wege-Einbauventile NG 40
• Qmax = 2260 l/min
• pmax = 630 bar DIN ISO 7368

2/2-WEGE-FUNKTION DRUCKBEGRENZUNG D A

Flächenverhältnis 1:1,06 1:1,5 Flächenverhältnis 1:1,0 2
A:X A:X

1

Typ CSEN40-11 CSEN40-15 Typ CPEN40-10
Ausführung Ausführung Standard
Standard Standard

Typ CDEN40-11 CDEN40-15
Ausführung mit Dämpfung mit Dämpfung

TYPENSCHLÜSSEL

C EN40 - / / - #

2/2-Wege-Einbauventil

Sitzkonstruktion S
D
Sitzkonstruktion mit Dämpfung P

Druckfunktion 10 Nur für Druckfunktion
11
Nenngrösse 40, Enhanced 15

Flächenverhältnis 1:1 0
05
1:1,06 10
20
1:1,5 40

Öffnungsdruck A → B 0 bar (ohne Feder)
D1 (Viton)
Nominal 0.5 bar

1.0 bar

2.0 bar

4.0 bar

Kolben-Düsengrösse geschlossen

Dichtwerkstoff NBR

FKM

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Bauart 2/2-Wege-Einbauventile Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Einbaulage beliebig
Einbaumasse nach DIN ISO 7368 Max. zulässiger ISO 4406:1999, Klasse 18/16/13
Umgebungstemperatur -30…+80 °C
Masse Kolben m = 0,500 kg (1:1,5) Verschmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)
Masse Total m = 1,742 kg (1:1,5; ohne Feder)
MTTFd 150 Jahre siehe Datenblatt Nr. 1.0-50/2

Viskositätsbereich 12 mm2/s...320 mm2/s

Druckflüssigkeitstemp. -20…+80 °C (FKM)

-30…+80 °C (NBR)

Betriebsdruck pmax = 630 bar (Anschlüsse A, B, X)
CLEN pmax = 420 bar
CPEN Anschluss X, X-A = ˂ 420 bar

max. Deckeldruck beachten

Maximaler Volumenstrom Qmax = 2260 l/min bei v = 30 m/s
Steuerölvolumen Qst = 25,7 cm3

Qst = 21,1 cm3 (Druckfunktion)
