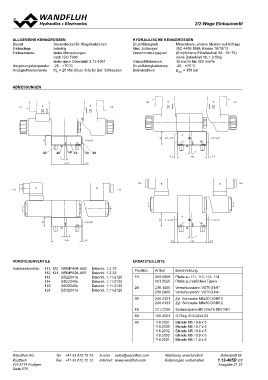

Page 676 - Softbound_Edition_19_de

2/22/-2W-WegegeeEEininbbauauvevnentitleil

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Bauart Steuerdeckel für Wegefunktionen Druckflüssigkeit Mineraloele, andere Medien auf Anfrage

Einbaulage beliebig Max. zulässiger ISO 4406:1999, Klasse 18/16/13

Einbaumasse siehe Abmessungen Verschmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)

nach ISO 7368 siehe Datenblatt Nr. 1.0-50/2

siehe auch Datenblatt 2.13-1021 Viskositätsbereich 12 mm2/s bis 320 mm2/s

Umgebungstemperatur -25…+70 °C Druckflüssigkeitstemp. -20…+70 °C

Anzugsdrehmomente MD = 25 Nm (Qual. 8.8) für Bef. Schrauben Betriebsdruck pmax = 350 bar

1ABMESSUNGEN 2 3 4 5 6 7 8

111 B A 112 122 B A 121

A

20 20 Y=G1/8" X=G1/4" Y=G1/4"
30 304.7
5 B
Modellreferenz: Doknr. 0272678 / Konfiguration 00565 4.7
30 40 60 10 50 20

5 3.7
65

123 B C
A 113
A 124

114 B

X=G1/4" Y=G1/4"

Y=G1/8"

5 5
65 3.7 4.7 65 4.7

Gezeichnet 04.06.2020 SIL

Geprüft 11.06.2020 GOB

Freigegeben 11.06.2020 BR

Rev. Datum Name Änderungsnr. Änderungsbeschrieb M 1:1 Serie freigegeben

VORSTEUERVENTILE ERSATZTEILLISTE CS-Deckel NG16 Ersetzt durch: Gewicht
Ersatz für: 1.826 kg

D16.../W Dok.-Nr. Format

Vorsteuerventile: 111, 122 WDMFA04-AB2 Datenbl. 1.2-33 0272722 A2
1212, 121 WDMFA043-AB1 Datenbl. 1.24-33
1 113 BS22041a Datenbl. 1.11-2120 Position Artikel BeschreibungDokument darf ohne schriftliche Einwilligung weder kopiert, Art.-Nr. Revision
114 BS22040b Datenbl. 1.11-2120 verwertet noch an Dritte weitergegeben werden. DB 1.12-405 00
123 BS32040b Datenbl. 1.11-2120 5 063.0009 Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt.
124 BS32041a Datenbl. 1.11-2120 063.0026
10 C:\00_Wandfluh\Verkauf\Dokumentation\Reg1.12\DB 1.12-405\0272722 Blatt 1 von 1

Platte zu 111, 112, 113, 114

Platte zu restlichen Typen

20 238.1405 Verschlussschr. VSTI G1/8"
238.2406 Verschlussschr. VSTI G1/4"

30 246.4121 Zyl. Schraube M8x20 DIN912
246.4131 Zyl. Schraube M8x30 DIN912

40 221.2255 Schwerspannstift ∅3x10 DIN1481

50 160.2061 O-Ring ID 6,02x2,62

60 118.2051 Blende M5 / 0,6 x 5
118.2030 Blende M5 / 0,7 x 5
118.2032 Blende M5 / 0,8 x 5
118.2052 Blende M5 / 0,9 x 5
118.2031 Blende M5 / 1,0 x 5

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.12-405D 2/2
CH-3714 Frutigen Ausgabe 21 27
