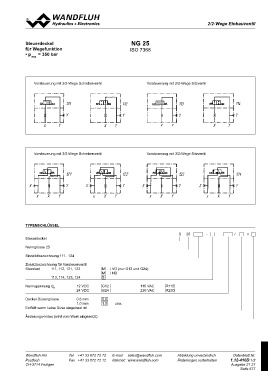

Page 677 - Softbound_Edition_19_de

2/22/-2W-WegegeeEEininbbauauvevnentitleil

Steuerdeckel NG 25
für Wegefunktion
• pmax = 350 bar ISO 7368

Vorsteuerung mit 2/2-Wege Schieberventil Vorsteuerung mit 2/2-Wege Sitzventil

Vorsteuerung mit 3/2-Wege Schieberventil Vorsteuerung mit 3/2-Wege Sitzventil

TYPENSCHLÜSSEL

D 25 - / #

Steuerdeckel R115
R230
Nenngrösse 25

Sinnbildbezeichnung 111...124

Zusatzbezeichnung für Vorsteuerventil

Standard 111, 112, 121, 122 M .. / VD (nur G12 und G24)
M .. / ND
113, 114, 123, 124 S

Nennspannung UN 12 VDC G12 115 VAC
24 VDC G24 230 VAC

Deckel-Düsengrösse 0.6 mm 0.6
1.0 usw.
1.0 mm

Entfällt wenn keine Düse eingebaut ist

Änderungs-Index (wird vom Werk eingesetzt)

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.12-410D 1/2
CH-3714 Frutigen Ausgabe 21 27
