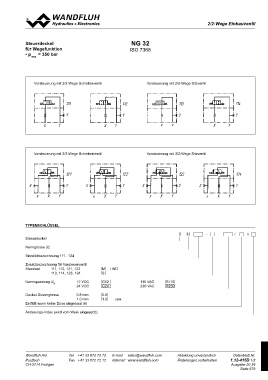

Page 679 - Softbound_Edition_19_de

2/22/-2W-WegegeeEEininbbauauvevnentitleil

Steuerdeckel NG 32
für Wegefunktion
• pmax = 350 bar ISO 7368

Vorsteuerung mit 2/2-Wege Schieberventil Vorsteuerung mit 2/2-Wege Sitzventil

9 10

A

B Vorsteuerung mit 3/2-Wege Sitzventil

Vorsteuerung mit 3/2-Wege Schieberventil

C

D

E

TYPENSCHLÜSSEL

D 32 - / #

Steuerdeckel F
Nenngrösse 32

Sinnbildbezeichnung 111...124

Zusatzbezeichnung für Vorsteuerventil

Standard 111, 112, 121, 122 M .. / WD
S
113, 114, 123, 124

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Deckel-Düsengrösse Modellreferenz: Doknr. 0274326 / Konfiguration 007 0.8 mm 0.8
1.0
Gezeichnet 23.06.2020 SIL 1.0 mm usw.
Geprüft 06.07.2020 GOB

Neu in SolidWorks Freigegeben 07.07.2020 TK
gsnr. Änderungsbeschrieb Entfällt wenn keine Düse eingebaut istM 1:1
Serie freigegeben
G25
Ersetzt durch: Gewicht

Ersatz für: DB 1.12-410 Rev.00 2.742 kg

Dok.-Nr. Format
0274331 A1
Dokument darf ohne schriftliche Einwilligung weder kopiert,
Art.-Nr.
Änderungs-Index (wird vom Werk eingesetzt)verwertet noch an Dritte weitergegeben werden.

Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt.
Revision
DB 1.12-410 01

C:\00_Wandfluh\Verkauf\Dokumentation\Reg1.12\DB 1.12-410\0274331 Blatt 1 von 1

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.12-415D 1/2
CH-3714 Frutigen Ausgabe 20 39
