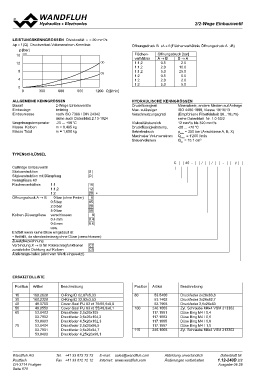

LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s Öffnungsdruck B→A = f (Flächenverhältnis Öffnungsdruck A→B)
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie
Flächen- Öffnungsdruck [bar]
p [bar] verhältnis
16 K0260 1:1,2 A → B B → A
1:1,2
12 CD 1:1,2 0.5 2.5
1:2
8 CS 1:2 2.0 10.0
4 1:2
5.0 25.0
0
0 300 600 900 1200 Q [l/min] 0.5 0.5

2.0 2.0

5.0 5.0

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Bauart 2-Wege Einbauventile Druckflüssigkeit Mineraloele, andere Medien auf Anfrage

Einbaulage beliebig Max. zulässiger ISO 4406:1999, Klasse 18/16/13

Einbaumasse nach ISO 7368 / DIN 24342 Verschmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)

siehe auch Datenblatt 2.13-1024 siehe Datenblatt Nr. 1.0-50/2

Umgebungstemperatur -20 ... +50 °C Viskositätsbereich 12 mm2/s bis 320 mm2/s

Masse Kolben m = 0,485 kg Druckflüssigkeitstemp. -20 ... +70 °C

Masse Total m = 1,650 kg Betriebsdruck pmax = 350 bar (Anschlüsse A, B, X)
Maximaler Volumenstrom Qmax = 1'200 l/min
Steuervolumen Qst = 15.1 cm3

TYPENSCHLÜSSEL

C 40 - / / - #

Cartridge Einbauventil

Sitzkonstruktion S

Sitzkonstruktion mit Dämpfung D

Nenngrösse 40

Flächenverhältnis 1:1 10

1:1,2 12

1:2 20 ∗

Öffnungsdruck A → B 0 bar (ohne Feder) 0

0.5 bar 05

2.0 bar 20

5.0 bar 50

Kolben-Düsengrösse verschlossen 0

0.4 mm 0.4

0.6 mm 0.6

usw.

Entfällt wenn keine Düse eingebaut ist

∗ Entfällt, da standardmässig ohne Düse (verschlossen)

Zusatzbezeichnung

Verbindung X → B für Rückschlagfunktionen C7

zusätzliche Dichtung auf Kolben C5

Änderungs-Index (wird vom Werk eingesetzt)

ERSATZTEILLISTE

Position Artikel Beschreibung Position Artikel Beschreibung

10 160.2628 O-Ring ID 62,87x5,33 80 53.5400 Druckfeder 2x26x83,6
30 160.2328 O-Ring ID 32,92x3,53 53.7402 Druckfeder 3x26x82,7
40 49.0750 Cover-Seal PU 83 rd 75/65,6x8,8 53.7903 Druckfeder 3,6x26x83
50 49.0550 Cover-Seal PU 83 rd 55/48,8x6,1 100 246.1003 Zyl. Schraube M4x4 VSM 213302
60 53.6403 Druckfeder 2,5x26x105 117.1001 Düse Bing M4 / 0,4
53.7902 Druckfeder 3,6x26x104,2 117.1003 Düse Bing M4 / 0,6
53.8903 Druckfeder 4,5x26x102,3 117.1005 Düse Bing M4 / 0,8
70 53.6404 Druckfeder 2,5x26x96,5 117.1007 Düse Bing M4 / 1,0
53.7901 Druckfeder 3,6x26x94,7 110 246.1003 Zyl. Schraube M4x4 VSM 213302
53.8400 Druckfeder 4,25x26x98,1
