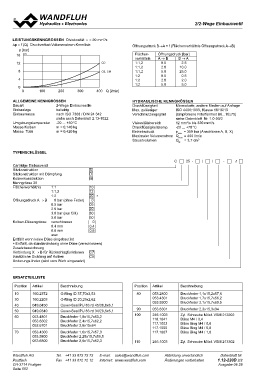

LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s Öffnungsdruck B→A = f (Flächenverhältnis Öffnungsdruck A→B)
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie
Flächen- Öffnungsdruck [bar]
p [bar] verhältnis
16 K0258 1:1,2 A → B B → A
1:1,2
12 CD 1:1,2 0.5 2.5
1:2
8 CS, CM 1:2 2.0 10.0
1:2
4 5.0 25.0

0 0.5 0.5
0 100 200 300 400 Q [l/min]
2.0 2.0

5.0 5.0

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Bauart 2-Wege Einbauventile Druckflüssigkeit Mineraloele, andere Medien auf Anfrage

Einbaulage beliebig Max. zulässiger ISO 4406:1999, Klasse 18/16/13

Einbaumasse nach ISO 7368 / DIN 24 342 Verschmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)

siehe auch Datenblatt 2.13-1022 siehe Datenblatt Nr. 1.0-50/2

Umgebungstemperatur -20 ... +50 °C Viskositätsbereich 12 mm2/s bis 320 mm2/s

Masse Kolben m = 0,140 kg Druckflüssigkeitstemp. -20 ... +70 °C

Masse Total m = 0,420 kg Betriebsdruck pmax = 350 bar (Anschlüsse A, B, X)

Maximaler Volumenstrom Qmax = 400 l/min
Steuervolumen Qst = 3,7 cm3

TYPENSCHLÜSSEL

C 25 - / / - #

Cartridge Einbauventil

Sitzkonstruktion S

Sitzkonstruktion mit Dämpfung D

Kolbenkonstruktion M

Nenngrösse 25

Flächenverhältnis 1:1 10

1:1,2 12

1:2 20 ∗

Öffnungsdruck A → B 0 bar (ohne Feder) 0

0.5 bar 05

2.0 bar 20

3.0 bar (nur CM) 30

5.0 bar 50

Kolben-Düsengrösse verschlossen 0

0.4 mm 0.4

0.6 mm 0.6

usw.

Entfällt wenn keine Düse eingebaut ist

∗ Entfällt, da standardmässig ohne Düse (verschlossen)

Zusatzbezeichnung

Verbindung X → B für Rückschlagfunktionen C7

zusätzliche Dichtung auf Kolben C5

Änderungs-Index (wird vom Werk eingesetzt)

ERSATZTEILLISTE Beschreibung Position Artikel Beschreibung

Position Artikel O-Ring ID 37,70x3,53 80 053.2800 Druckfeder 1,1x15,2x57,6
O-Ring ID 20,29x2,62 053.4301 Druckfeder 1,7x15,7x56,2
10 160.2372 Cover-Seal PU 83 rd 45/38,8x6,1 053.5900 Druckfeder 2,1x15,7x60,5
30 160.2203 Cover-Seal PU 83 rd 34/29,5x5,1
40 049.0450 Druckfeder 1,8x15,7x60,2 90 053.6301 Druckfeder 2,3x15,3x34
50 049.0340 Druckfeder 2,4x15,7x62,2 100 246.1003 Zyl. Schraube M4x4 VSM 213302
60 053.4801 Druckfeder 2,8x15x64 Düse M4 / 0,4
118.1041 Düse Bing M4 / 0,6
053.6302 Druckfeder 1,6x15,7x57,3 117.1003 Düse Bing M4 / 0,8
052.6701 Druckfeder 2,25x15,7x59,5 117.1005 Düse Bing M4 / 1,0
Druckfeder 2,6x15,7x62,3 117.1007
70 053.4300 Zyl. Schraube M4x4 VSM 213302
053.5800 110 246.1003
053.6800

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.12-220D 2/2
CH-3714 Frutigen Ausgabe 06 28
