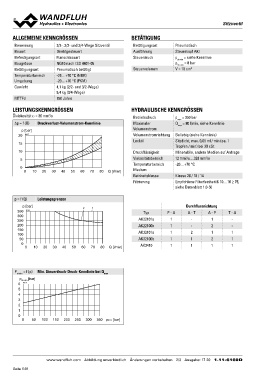

SSiittzzvveennttiill

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung 2/2-, 3/2- und 3/4-Wege Sitzventil Betätigungsart Pneumatisch
Bauart Direktgesteuert Ausführung
Befestigungsart Flanschbauart Steuerdruck Steuerkopf AKI
Baugrösse NG10 nach ISO 4401-05
Betätigungsart Pneumatisch betätigt Steuervolumen pst min = siehe Kennlinie
Temperaturbereich -25…+70 °C (NBR) pst max = 8 bar
Umgebung -20…+70 °C (FKM) V = 10 cm3
Gewicht 4,1 kg (2/2- und 3/2-Wege)
5,4 kg (3/4-Wege)
MTTFd 150 Jahre

LEISTUNGSKENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Ölviskosität u = 30 mm2/s Betriebsdruck pmax = 350 bar
Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Maximaler Qmax = 80 l/min, siehe Kennlinie
Volumenstrom
p [bar] Volumenstromrichtung Beliebig (siehe Kennlinie)
20 K0157 Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1
Tropfen / min) bei 30 cSt
15 Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
10 Temperaturbereich -20…+70 °C
Medium
5 Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
0 siehe Datenblatt 1.0-50
0 10 20 30 40 50 60 70 80 Q [l/min]

p = f (Q) Leistungsgrenzen

p [bar] 21 Durchflussrichtung
350 K0173 P-A A-T A-P T-A
Typ
300 AK22101a 1-1-
AK22100b 1-2-
250 AK32101a 1211
AK32100b 1121
200 AK3410 1111

150

100

50

0
0 10 20 30 40 50 60 70 80 Q [l/min]

Pst min = f (p) Min. Steuerdruck-Druck-Kennlinie bei Qmax

pst min [bar]
6 K0174
5
4
3
2
1
0

0 50 100 150 200 250 300 350 pxxx [bar]

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 20 1.11-6160D
