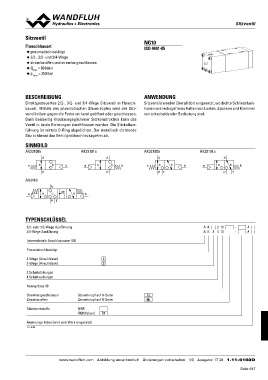

SSiittzzvveennttiill

Sitzventil NG10

Flanschbauart ISO 4401-05
◆ pneumatisch betätigt
◆ 2/2-, 3/2- und 3/4-Wege
◆ stromlos offen und stromlos geschlossen
◆ Qmax = 80 l/min
◆ p max = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-, 3/2- und 3/4-Wege Sitzventil in Flansch- Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
bauart. Mittels des pneumatischen Steuerkopfes wird der Sitz-
ventilkolben gegen die Feder wirkend geöffnet oder geschlossen. tionen wie leckagefreies Halten von Lasten, Spannen und Klemmen
Dank beidseitig druckausgeglichener Sitzkonstruktion kann das
Ventil in beide Richtungen durchflossen werden. Die Sitzkolben- von entscheidender Bedeutung sind.
führung ist mittels O-Ring abgedichtet. Der metallisch dichtende
Sitz schliesst das Ventil praktisch leckagefrei ab.

SINNBILD AK22101a AK32100b AK32101a

AK22100b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

AK3410

A

a a o ab b b

PT

TYPENSCHLÜSSEL A K 2 10 - #
A K 3 4 10 - #
2/2- oder 3/2-Wege Ausführung
3/4-Wege Ausführung

Internationale Anschlussnorm ISO

Pneumatisch betätigt

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen
4 Schaltstellungen

Nenngrösse 10

Stromlos geschlossen Steuerknopf auf A-Seite 1a
Stromlos offen Steuerknopf auf B-Seite 0b

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-6160
