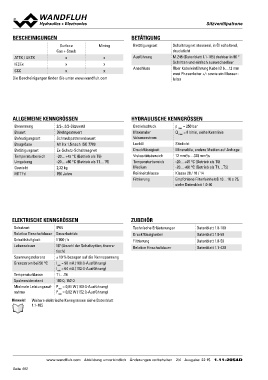

BESCHEINIGUNGEN BETÄTIGUNG SitzventSiliptzavtreonntiel

ATEX / UKEX Surface Mining Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Gas + Staub x druckdicht
Ausführung M.Z45 (Datenblatt 1.1-185) drehbar in 90 °
x Schritten und einfach auswechselbar
Anschluss Über Kabeleinführung Kabel Ø 6…12 mm
IECEx xx zwei Phasenleiter +/- sowie ein Massen-
CCC xx leiter

Die Bescheinigungen finden Sie unter www.wandfluh.com

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-, 3/2-Sitzventil Betriebsdruck p max = 250 bar
Bauart Direktgesteuert Maximaler Q max = 8 l/min, siehe Kennlinie
Befestigungsart Schraubpatronenbauart Volumenstrom
Baugrösse M18 x 1,5 nach ISO 7789 Lecköl Sitzdicht
Betätigungsart Ex-Schutz-Schaltmagnet Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Temperaturbereich -20…+45 °C (Betrieb als T6) Viskositätsbereich 12 mm2/s…320 mm2/s
Umgebung -20…+60 °C (Betrieb als T1…T5) Temperaturbereich -20…+45 °C (Betrieb als T6)
Gewicht 2,32 kg Medium -20…+60 °C (Betrieb als T1…T5)
MTTFd 150 Jahre Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

ELEKTRISCHE KENNGRÖSSEN ZUBEHÖR

Schutzart IP65 Technische Erläuterungen Datenblatt 1.0-100
Relative Einschaltdauer Druckflüssigkeiten Datenblatt 1.0-50
Schalthäufigkeit Dauerbetrieb Filtrierung Datenblatt 1.0-50
Lebensdauer Relative Einschaltdauer Datenblatt 1.1-430
1'800 / h
Spannungstoleranz
Grenzstrom bei 50 °C 107 (Anzahl der Schaltzyklen, theore-
tisch)
Temperaturklasse
Spulenwiderstand ± 10 % bezogen auf die Nennspannung
Minimale Leistungsauf-
nahme Imin = 90 mA (100 Ω-Ausführung)
Imin = 64 mA (152 Ω-Ausführung)
T1…T6

100 Ω, 152 Ω

Pmin = 0,81 W (100 Ω-Ausführung)
Pmin = 0,62 W (152 Ω-Ausführung)

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-185

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 22 15 1.11-2054D
