SitzventSiliptzavtreonntiel

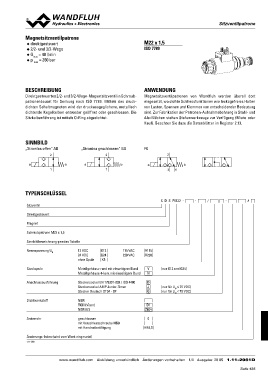

Magnetsitzventilpatrone M22 x 1,5
◆ direktgesteuert
◆ 2/2- und 3/2-Wege ISO 7789

◆ pQmmaaxx = 40 l/min
◆ = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2- und 3/2-Wege-Magnetsitzventil in Schraub- Magnetsitzventilpatronen von Wandfluh werden überall dort
patronenbauart für Senkung nach ISO 7789. Mittels des druck- eingesetzt, wo dichte Schliessfunktionen wie leckagefreies Halten
dichten Schaltmagneten wird der druckausgeglichene, metallisch von Lasten, Spannen und Klemmen von entscheidender Bedeutung
dichtende Kegelkolben entweder geöffnet oder geschlossen. Die sind. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
Sitzkolbenführung ist mittels O-Ring abgedichtet. Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.

SINNBILD „Stromlos geschlossen“ BA FG

„Stromlos offen“ AB 22

2

a ba b ab
11 31

TYPENSCHLÜSSEL

S D S PM22 - - / - #

Sitzventil

Direktgesteuert

Magnet

Schraubpatrone M22 x 1,5

Sinnbildbezeichnung gemäss Tabelle

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5

Steckspule Metallgehäuse rund mit einseitigem Bund V (nur G12 und G24)

Metallgehäuse 4-kant mit einseitigem Bund N

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G (nur für UUNN ≤ 75 VDC)
(nur für ≤ 75 VDC)

Dichtwerkstoff NBR
FKM (Viton)
NBR 872 D1
Z604

Ankerrohr geschlossen 0
mit Verschlussschraube HB0 HB4,5
mit Handnotbetätigung

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2061

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 20 05 1.11-2061D
Seite 485
