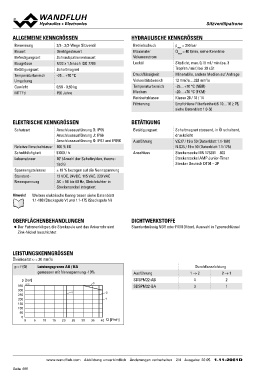

SitzventSiliptzavtreonntiel

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-, 3/2-Wege Sitzventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Maximaler Qmax = 40 l/min, siehe Kennlinie
Befestigungsart Schraubpatronenbauart Volumenstrom
Baugrösse M22 x 1,5 nach ISO 7789 Lecköl Sitzdicht, max. 0,15 ml / min (ca. 3
Betätigungsart Schaltmagnet Tropfen / min) bei 30 cSt
Temperaturbereich -25…+70 °C Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht 0,56 - 0,60 kg Temperaturbereich -25…+70 °C (NBR)
MTTFd 150 Jahre Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

ELEKTRISCHE KENNGRÖSSEN BETÄTIGUNG

Schutzart Anschlussausführung D: IP65 Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Anschlussausführung J: IP66 druckdicht
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Ausführung
Schalthäufigkeit V.E37 / 19 x 50 (Datenblatt 1.1-168)
Lebensdauer 100 % ED Anschluss N.S35 / 19 x 50 (Datenblatt 1.1-175)

Spannungstoleranz 5'000 / h Steckersockel EN 175301 – 803
Standard- Steckersockel AMP Junior-Timer
Nennspannung 107 (Anzahl der Schaltzyklen, theore- Stecker Deutsch DT04 – 2P
tisch)

± 10 % bezogen auf die Nennspannung

12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 bis 60 Hz, Gleichrichter in
Steckersockel integriert

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-168 (Steckspule V) und 1.1-175 (Steckspule N)

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

Zink-Nickel beschichtet

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenze AB / BA Durchflussrichtung
gemessen mit Nennspannung -10%
Ausführung 1→2 2→1
SDSPM22-AB
p [bar] 3 SDSPM22-BA 42
350 K4191 4
300 31
250 10 15 20 25 30 35
200 2
150 1
100
50 40 Q [l/min]

0
05

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 20 05 1.11-2061D
