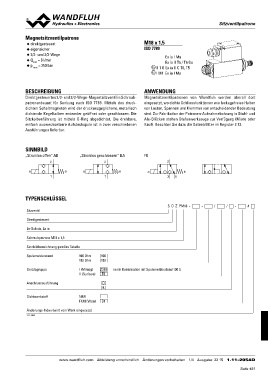

SitzventSiliptzavtreonntiel

Magnetsitzventilpatrone M18 x 1,5

◆ direktgesteuert ISO 7789

◆ eigensicher Ex ia I Ma
Ex ia II T5 / T6 Ga
◆ 2/2- und 3/2-Wege
xII 1 G Ex ia II C T6, T5
◆ Qmax = 8 l/min xI M1 Ex ia I Ma
◆ p max = 250 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2- und 3/2-Wege-Magnetsitzventil in Schraub- Magnetsitzventilpatronen von Wandfluh werden überall dort
patronenbauart für Senkung nach ISO 7789. Mittels des druck- eingesetzt, wo dichte Schliessfunktionen wie leckagefreies Halten
dichten Schaltmagneten wird der druckausgeglichene, metallisch von Lasten, Spannen und Klemmen von entscheidender Bedeutung
dichtende Kegelkolben entweder geöffnet oder geschlossen. Die sind. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
Sitzkolbenführung ist mittels O-Ring abgedichtet. Die drehbare, Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
einfach auswechselbare Aufsteckspule ist in zwei verschiedenen Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Ausführungen lieferbar.

SINNBILD „Stromlos geschlossen“ BA FG

„Stromlos offen“ AB 2 2

2 ab ab
1 31
ab
1

TYPENSCHLÜSSEL S D Z PM18 - - / / - #

Sitzventil

Direktgesteuert

Ex-Schutz, Ex ia

Schraubpatrone M18 x 1,5

Sinnbildbezeichnung gemäss Tabelle

Spulenwiderstand 100 Ohm 100
152 Ohm 152

Gerätegruppe I (Mining) Z319 nur in Kombination mit Spulenwiderstand 100 Ω
II (Surface) T6

Anschlussausführung D
K

Dichtwerkstoff NBR
FKM (Viton) D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2054

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 22 15 1.11-2054D
